Bố trí điểm ra thực địa bằng máy toàn đạc Topcon

Bố trí điểm ra thực địa bằng máy toàn đạc Topcon là công tác xây dựng thực hiện ở mặt đất nhằm xác định vị trí mặt bằng của các điểm, các đường thẳng, các điểm chi tiết của công trình xây dựng trắc địa theo thiết kế

Cách bố trí điểm ra thực địa bằng máy toàn đạc Topcon

Bố trí điểm bằng máy toàn đạc Topcon ra thực địa là tiến trình đưa các điểm trên bản vẽ ra thực địa để thi công các chi tiết trắc địa xây dựng, có thể từ các điểm gốc để bố trí

Nội dung chi tiết công tác bố trí công trình ngược lại đối với công tác đo vẽ bản đồ MAP. Khi đo vẽ bản đồ ngoài thực địa đo đạc mặt đất rồi tiến hành xử lý số liệu đo đạc để vẽ lên MAP.

Còn khi bố trí công trình căn cứ vào bản thiết kế tính toán các số liệu bố trí cần thiết. Sau đó dùng máy móc và các dụng cụ trắc địa định vị công trình trên mặt đất theo đúng thiết kế.

Trong lĩnh vực xây dựng, máy toàn đạc Topcon là một dòng máy toàn đạc điện tử rất ưu chuộng hiện nay, được xem là một trong những máy hay dùng nhất ở lĩnh vực về đo đạc, định vị trong các công trình xây dựng, cầu cống,…

Được nhập khẩu trực tiếp từ thương hiệu nổi tiếng Topcon tại Nhật Bản. Đây là dòng máy toàn đạc điện tử được ưa chuộng nhất bởi giá thành ổn hợp lý với độ bền và độ chính xác cao.

Máy toàn đạc điện tử Topcon thiết kế với nhiều tính năng cải tiến về mặt công nghệ và kỹ thuật: Đo điểm lưu vào máy hay đo khoảng cách giữa 2 điểm gương một cách chính xác nhất

Khi không thể đặt máy toàn đạc Topcon tại các điểm góc thì sẽ dùng phương pháp giao hội để xác định tọa độ điểm trạm máy

Lưu ý: Cần bố trí điểm đặt máy toàn đạc sao cho 3 điểm: điểm trạm máy và 2 điểm gốc tạo thành 1 tam giác gần cân thì lúc đó các kết quả sẽ chính xác nhất và chú ý kiểm tra hằng số gương một cách chuẩn xác.

Tiến trình bố trí điểm ra thực địa trên máy toàn đạc điện tử Topcon

Tọa độ của các điểm của công trình xây dựng đã được xuất ra từ bản vẽ Autocad sẽ trút vào máy toàn đạc điện tử Topcon và tiến hành bố trí điểm ra thực địa

Trường hợp bố trí điểm ra thực địa bằng máy toàn đạc điện tử Topcon

Trường hợp 1: Khi địa hình thông thoáng rộng rãi

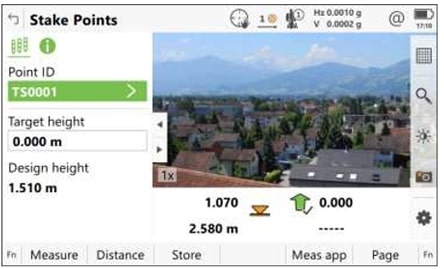

Khi đó ở chức năng Layout như bình thường để bố trí các điểm ra thực địa một cách nhanh chóng

Trường hợp 2: Khi các điểm cần bố trí không nhìn thấy các điểm gốc

Khi các điểm cần bố trí bị hạn chế tầm nhìn, khi đứng máy toàn đạc điện tử ở các điểm gốc thì ta không thế bố trí ra được. Thì sẽ sử dụng chức năng thứ 2 của máy toàn đạc điện tử đó chính là chức năng giao hội (Resection) để xác định tọa độ điểm trạm máy ở điểm bất kỳ ( Lưu ý là điểm bất kỳ đặt máy toàn đạc điện tử này phải thỏa mãn sao cho tam giác tạo bởi điểm đặt máy và 2 điểm gốc là những tam giác gần cân nhau) để đảm bảo độ chính xác khi giao hội.

Sau khi đã có tọa độ của điểm đặt máy thì lại làm như trường hợp 1. Đó là nhập tọa độ của các điểm cần bố trí ra thực địa chỉ có khác không cần phải khai báo tọa độ điểm trạm máy và điểm định hướng do đã giao hội để xác định tọa độ điểm đặt máy nên vào chức năng Layout và nhập tọa độ của các điểm cần bố trí ra thực địa.
