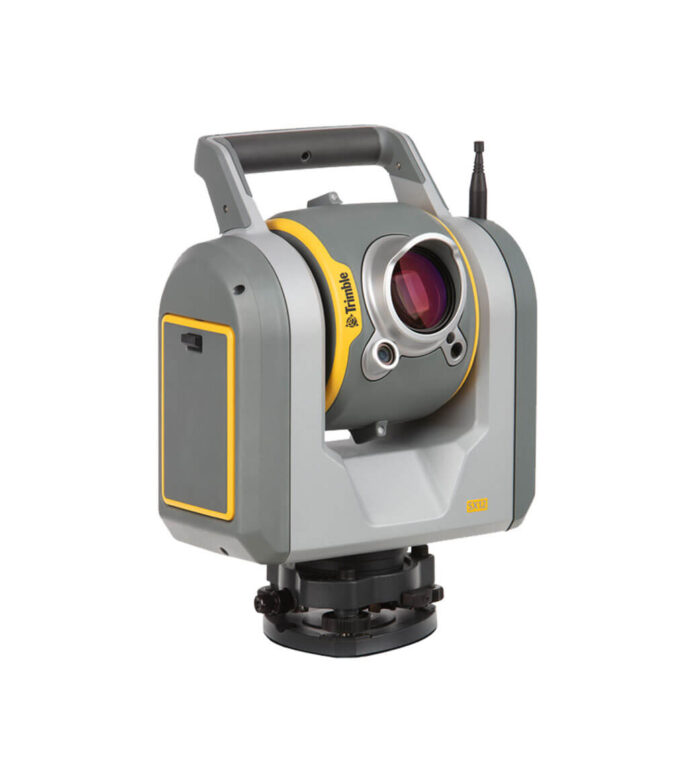

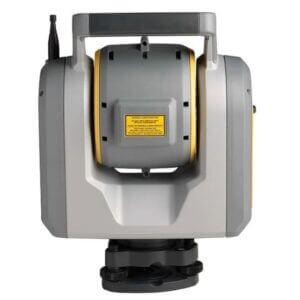

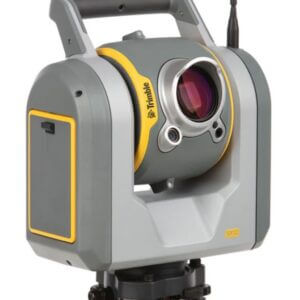

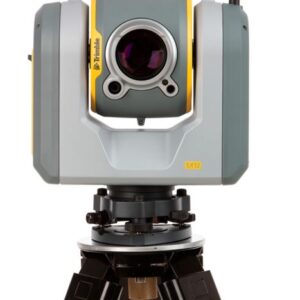

Máy toàn đạc điện tử Trimble SX12 Scan 3D Laser
Liên hệ
Còn hàng
(Giá chưa bao gồm VAT) - Liên hệ để nhận báo giá tốt hơn!PHỤ KIỆN TRẮC ĐỊA
0982 511 719
MÁY TRẮC ĐỊA0913 378 648
“Sự hài lòng của quý khách là niềm vui của chúng tôi!”
Máy toàn đạc điện tử Trimble SX12 quét laser 3D, thiết kế nhẹ, nhỏ gọn sử dụng rất dễ dàng. Trimble SX12 kết hợp công nghệ tiên tiến khảo sát, hình ảnh và quét 3D tốc độ cao trong một thiết bị. Máy toàn đạc với chức năng đơn giản và trực quan tiết kiệm thời gian, tối đa hóa hiệu quả và hoàn thành được nhiều việc hơn trong lĩnh vực trắc địa công trình
Tổng quan máy toàn đạc điện tử Trimble SX12
Máy toàn đạc điện tử Trimble SX12 có độ chính xác cao, thu thập dữ liệu nhanh chóng, ngay cả ở khoảng cách xa, laser quét dữ liệu chất lượng cao. Trimble SX12 là thiết bị đo đạc để xử lý bất kỳ dự án khảo sát nào bằng cách tích hợp khả năng khảo sát, hình ảnh và quét 3D vào quy trình làm việc
Máy toàn đạc có độ chính xác cao, dữ liệu quét chất lượng cao
- Trimble SX12 độ chính xác góc 1″
- Độ nhiễu phạm vi quét 1,5 mm ở 200 m
- Điểm laser EDM đường kính 14 mm ở 100 m
Con trỏ laser linh hoạt sáng nét an toàn cho mắt
- Màu xanh lục và có thể lấy nét, con trỏ laze sáng và vẫn an toàn cho mắt
- Trimble SX12 con trỏ laser đường kính 3 mm ở khoảng cách 50 m
Thu thập dữ liệu máy toàn đạc nhanh chóng, ngay cả ở khoảng cách xa
- Máy toàn đạc Trimble SX12 tốc độ đo quét 26,6 kHz, lên đến 600 m
- Thời gian đo toàn trạm 1,6 giây ở chế độ lăng kính
- Tổng thời gian đo trạm 1,2 giây ở chế độ DR
Điều hướng và dữ liệu máy toàn đạc với hệ thống camera Trimble VISION™
- Trimble SX12 3 camera tích hợp và hiệu chỉnh trong lăng kính
- Máy toàn đạc khảo sát hình ảnh Trimble VISION™ và quét tốc độ cao dễ dàng bằng phần mềm Trimble Access TM và Lightning 3DM của SX12
Hệ thống tích hợp
- Máy toàn đạc Trimble SX12 Xử lý với phần mềm Trimble Business Center TM hoặc phần mềm Trimble RealWorks TM để quét nâng cao hơn
- Trimble SX12 chia sẻ sử dụng Trimble Clarity dựa trên web
Ứng dụng máy toàn đạc điện tử Trimble SX12
- Khảo sát ranh giới và quyền sở hữu đất đai
- Máy toàn đạc Trimble SX12 kiểm tra bề mặt sàn nằm ngang, tường nghiêng hoặc thẳng đứng hoặc hình trụ
- Trimble SX12 khảo sát mỏ hầm lò, khảo sát thể tích
- Khảo sát đường giao thông, mặt đường, đường dây điện trên cao và vạch kẻ đường
- Cơ sở hạ tầng dân dụng, giải phóng mặt bằng
Thông số kỹ thuật máy toàn đạc điện tử Trimble SX12
Hiệu suất khảo sát máy toàn đạc Trimble SX12
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| Đo góc | |
| Loại cảm biến | Bộ mã hóa với khả năng đọc đường kính |
| Độ chính xác của phép đo góc | 1” (0.3 mgon) |
| Độ chia góc hiển thị nhỏ nhất | 1” (0.3 mgon) |
| Mức độ cảm biến tự động | |
| Loại | Trục kép căn giữa |
| Độ chính xác | 0.5″ (0.15 mgon) |
| Phạm vi | ± 5.4′ (±100 mgon) |
| Cân bằng với 2 trục điện tử, độ phân giải | 0.3” (0.1 mgon) |
| Bọt thủy | 8’/2 mm |
| Đo khoảng cách Máy toàn đạc | |
| Sự chính xác | – Chế độ lăng kính tiêu chuẩn: 1mm + 1.5ppm – Chế độ lăng kính theo dõi: 2mm + 1.5ppm – Chế độ DR tiêu chuẩn: 2mm + 1.5ppm |
| Đo thời gian | – Chế độ lăng kính tiêu chuẩn: 1.6 giây – Chế độ DR tiêu chuẩn: 1.2 giây |
| Phạm vi | – Chế độ lăng kính (1 lăng kính): 1m – 5.500m – Chế độ DR: + Thẻ trắng Kodak (Số danh mục E1527795): 1m – 800 m + Thẻ xám Kodak (Số danh mục E1527795): 1m – 450 m |
| Autolock và phạm vi Robotic | – Phạm vi tự động khóa – chiều ngang 50mm: 1m – 800 m – Phạm vi Autolock – lăng kính 360: 1m – 300 m6/ 700 m5 – Độ chính xác góc: 1″ |
Thông số quét
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| Thông số kỹ thuật chung Máy toàn đạc | |
| Nguyên tắc quét | lăng kính quay trong kính thiên văn |
| Tỷ lệ đo lường | 26,6 kHz |
| Khoảng cách điểm | 6.25mm, 12.5mm, 25 mm hoặc 50 mm @ 50 m |
| Trường quét | 360° x 300° |
| – Quét thô – Full Dome – 360° x 300° – Mật độ: 1 mrad, khoảng cách 50mm @ 50 m | Thời gian quét: 12 phút |
| – Quét tiêu chuẩn – Quét vùng – 90° x 45° – Mật độ: 0,5 mrad, khoảng cách 25mm @ 50 m | Thời gian quét: 6 phút |
| Phạm vi đo | |
| Nguyên tắc | Thời gian bay tốc độ cực cao được hỗ trợ bởi công nghệ Trimble Lightning |
| Phạm vi | – Thẻ trắng Kodak (Số danh mục E1527795): 0.9m – 600m. – Thẻ xám Kodak (Số danh mục E1527795): 0.9m – 350m. |
| Phạm vi tiếng ồn | – @ 50m với độ phản xạ 18 – 90%: 1.5mm – @ 120m với độ phản xạ 18 – 90%: 1.5mm – @ 200m với độ phản xạ 18 – 90%: 1.5mm – @ 300m với độ phản xạ 18 – 90%: 2.5mm |
| Độ chính xác khi quét | – Độ chính xác góc quét: 5”(1.5 mgon) – Độ chính xác vị trí 3D @ 100m: 2.5 mm |
Thông số kỹ thuật EDM
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| Nguồn sáng | Laser xung 1550nm; Lớp laser 1M |
| Chế độ DR phân kỳ chùm tia | 0.2 mrad |
| Kích thước điểm laser ở 100m (FWHM) | 14mm |
| Hiệu chỉnh khí quyển | Có sẵn |
Con trỏ laser
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| Màu sắc | Xanh lục, 520nm |
| An toàn mắt | Laser 1 |
| Tập trung | Tự động, Thủ công |
| Chế độ hoạt động | Ánh sáng yếu, tiêu chuẩn, nhấp nháy phạm vi mở rộng |
| Kích thước điểm con trỏ laser (Chiều rộng tối đa một nửa ) | – 1.3 – 50m: 3mm ± 1mm – 100m: 6mm ± 1mm – 150m: 9mm ± 1mm |
Hiệu suất hình ảnh
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| hình ảnh | 3 camera đã hiệu chỉnh trong lăng kính, công nghệ Trimble VISION |
| Tổng trường | 360° x 300° |
| Tốc độ khung hình xem trực tiếp (tùy thuộc vào kết nối) | Lên đến 15 khung hình/giây |
| Kích thước | 15MB – 35MB |
| Thời gian và độ phân giải đo toàn cảnh | |
| Toàn cảnh tổng | Toàn bộ mái vòm 360° x 300° với 10% chồng chéo: 2.5 phút, 40 hình ảnh, 15mm @ 50m/pixel |
| Toàn cảnh chính | Chụp 0° x 45° với 10% chồng chéo: 2.5 phút, 48 hình ảnh, 3.5 mm @ 50m mỗi pixel |
Thông số máy ảnh
Trường xem tối thiểu
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| Thông số kỹ thuật máy ảnh | |
| Độ phân giải camera | 8.1MP (3296 x 2472 pix) |
| Định dạng | .jpeg |
| Trường xem tối đa | 57.5° (ngang) x 43.0° (dọc) |
| 0.51° (ngang) x 0.38° (dọc) | |
| Tổng thu phóng (không nội suy) | 107x |
| Độ dài tiêu cự 35mm | 36 – 3850mm |
| Chế độ phơi sáng | Tự động, phơi sáng điểm |
| Độ sáng phơi sáng thủ công | ± 5 bước |
| Chế độ cân bằng trắng | Tự động, ánh sáng ban ngày, sợi đốt |
| Quang học bù nhiệt độ | Đúng |
| camera hiệu chỉnh | Đúng |
| Tổng quan máy ảnh | |
| Vị trí | Song song với trục đo |
| 1 pixel | 15mm @ 50 m |
| Máy ảnh chính | |
| Vị trí | Song song với trục đo |
| Một pixel tương ứng với | 3.5mm @ 50m |
| Máy ảnh kính thiên văn | |
| Vị trí | Đồng trục |
| Lấy nét | Tự động, thủ công |
| Khoảng cách lấy nét | 1.7m đến vô cùng |
| Một pixel tương ứng với | 0.69mm @ 50m |
| Độ chính xác điểm (std dev 1 sigma) | 1″ (HA: 1.5cc, VA: 2.7cc) |
| Máy ảnh Plummet | |
| Phạm vi có thể sử dụng | 1.0 – 2.5m |
| Độ phân giải trên mặt đất – 1 pixel | 0.2mm @ 1.55m chiều cao thiết bị |
| Sự chính xác | Chiều cao thiết bị 0.5mm @ 1.55m |
Thông số kỹ thuật chung
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| Kết nối | WiFi, 2.4 Ghz, có dây (USB 2.0) |
| Tiêu chuẩn | IP55 |
| Nhiệt độ hoạt động | -20°C đến 50°C |
| Bảo mật | mật khẩu 2 lớp |
Đặc điểm hệ thống
| HẠNG MỤC | THÔNG SỐ |
|---|---|
| Hệ thống Servo | |
| Servo MagDrive | cảm biến Servo/cảm biến góc tích hợp |
| Kẹp và chuyển động chậm | Điều khiển bằng Servo |
| Căn giữa | |
| Hệ thống định tâm | Máy toàn đạc Trimble-3-pin |
| Quả dọi | – Quả dọi video được tích hợp – Tách bộ ba quang học với bộ giảm chấn quang học |
| Pin | |
| Pin bên trong Máy toàn đạc | Pin sạc Li-Ion 11.1V, 6.5Ah |
| Thời gian hoạt động | – Một pin bên trong: Lên đến 2.25 giờ – Ba pin trong bộ chuyển đổi nhiều pin và một pin bên trong: Lên đến 7 giờ |
| Trọng lượng và kích thước Máy toàn đạc | |
| Thiết bị | 7.5 kg |
| Tribrach | 0.7 kg |
| Pin bên trong | 0.35 kg |
| Chiều cao trục trunnion | 196mm |
| Nhiệt độ thấu kính trước | 56mm |
Địa chỉ mua máy toàn đạc điện tử Trimble SX12 giá tốt nhất
Máy toàn đạc điện tử Trimble SX12 được cung cấp chính hãng, bảo hành 12 tháng, có hỗ trợ trả góp không lãi suất tại Công Ty Cổ Phần Phát Triển Công Nghệ Trắc Địa Việt Nam.
– Đại lý phân phối hãng Trimble nhập khẩu trực tiếp chính hãng
– Bảo hành 12 tháng – Bảo trì – Kiểm định – Hiệu chỉnh
– Giao hàng toàn quốc miễn phí, dùng thử đổi trả miễn phí
– Chuyển giao công nghệ kỹ thuật 24/7 đến khi thành thạo
CÔNG TY CP PHÁT TRIỂN CÔNG NGHỆ TRẮC ĐỊA VIỆT NAM
VP Giao Dịch: Số 21, ngõ 10 – đường Trần Duy Hưng – TP.Hà Nội ( và các chi nhánh trên toàn quốc)
Website: https://rtkvn.vn/
Điện thoại: 02437756647 – 0913378648
Đại diện: Ông Nguyễn Văn Dũng
Mã Số Thuế: 0102305681
