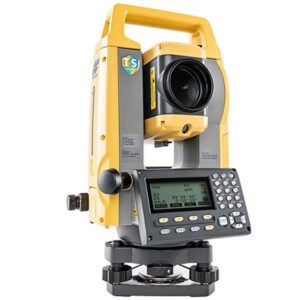

Máy toàn đạc điện tử Topcom GM-105 được hãng Topcon đầu tư thiết kế kiểu dáng đẹp – sản xuất trong một dây truyền hàng đầu nhằm tích hợp những công nghệ hiện đại, tiên tiến nhất vào trong một cỗ máy nhỏ nhắn và thẩm mỹ. Topcon GM-105 đáng tin cậy trong mọi nhiệm vụ khảo sát, không ngại bất kỳ địa hình và điều kiện thời tiết.
Tổng quan máy toàn đạc điện tử Topcon GM-105
Topcon GM-105 là máy toàn đạc điện tử hãng TOPCON có khả năng thực hiện các nhiệm vụ trắc địa độ khó cao nhờ khả năng làm việc mạnh mẽ: Đo không gương 1000m, Độ chính xác 5″, Chống nước IP66, Bộ nhớ trong 32GB và Thời gian làm việc 21 giờ.
Máy toàn đạc điện tử TOPCON GM–105 có hệ thống bù nghiêng 2 trục hoạt động thông minh, độ chính xác cao ( 5”), phạm vi đo dài lên tới 5000m vối gương đơn.
Đặc điểm máy toàn đạc điện tử Topcon GM-105
– Topcon GM-105 có khả năng đo điện tử EDM siêu mạnh, đo không gương xa 1000m, đo xa gương đơn 6000m
– Hệ thống mã hóa đo góc tiên tiến nhất, mang lại độ chính xác 5″, thời gian đo nhanh
– Khung kim loại chắc chắn, thời lượng pin 21 giờ, bộ nhớ trong 32GB, chống nước IP66, Topcon GM-105 làm việc ổn định trong kiện thiên nhiên khắc nghiệt.
– Bảo mật bởi công nghệ Tshield: Trong trường hợp máy bị mất cắp, bạn chỉ cần kích hoạt mã bảo mật Tshield để vô hiệu hóa Topcon GM-105 ngay lập tức.
Máy toàn đạc Topcon GM 105 ứng dụng
– Bố trí điểm (S-O)
– Bố trí điểm đến cong (S-O Arc)
– Đo Offset: cạnh (Distance), góc (Angle), 2 cạnh – điểm khuất (2D), mặt phẳng (Plane), cột (Column)
– Đo góc (Angle); Đo cạnh (Distance); Đo Toạ độ (Coordinate)
– Đo khảo sát địa hình (Topography, Topo)
– Đo cạnh gián tiếp (Missing Line – MLM)
– Đo chiều cao không với tới (REM)
– Đo bình sai đường chuyền (Traverse)
– Điểm giao giữa 2 đường (Intersection)
– Đo trắc ngang (Xsection)
– Tính diện tích (Area): diện tích phẳng, diện tích nghiêng
– Bố trí điểm đến đường thẳng (S-O Line)
– Xác định điểm đến đường tham chiếu bất kỳ (Point To Line)
– Chiếu điểm lên đường tham chiếu (Point Project)
– Đo đường tuyến (Road): đường thẳng (Line), đường cong (Circular Curve), đường xoắn ốc (Spiral), parabol (Parabola), cong 3 điểm (3PT Curve), tiếp tuyến và giao tuyến (IP&Tan), tính toán đường tuyến (Aligment)…
Thông số kỹ thuật máy toàn đạc Topcon GM-105
1. Thông số ống kính
- Độ phóng đại/ phân giải: 30X / 22.5″
- Chiều dài: 171mm
- Ống ngắm sơ bộ: 45mm
- Ảnh: Thuận
- Trường nhìn: 1°30′
- Tiêu cự tối thiểu: 1.3m
- Chiếu sáng lưới chữ thập: 5 cấp
2. Đo góc:
- Góc đọc nhỏ nhất: 1″/5″
- Độ chính xác: 5″
- Bù nghiêng: Bù nghiên 2 trục
- Dài bù: ±6′
- Bù chuẩn: Bật/tắt
3. Đo khoảng cách EDM
- Laser đầu ra:
- Chế độ không gương: Class 3R
- Gương đơn/ gương giấy: Class 1
- Dải đo:
- Không gương: 800m thông thường – 1000m ở điều kiện lý tưởng
- Gương giấy: 500m
- Gương mini: 500m
- Gương đơn: 5000m – 6000m ở điều kiện lý tưởng
- Khả năng hiển thị nhỏ nhất
- Đo chính xác: 0.0001m
- Đo thô: 0.001m
- Đo đuổi: 0.01m
- Độ chính xác ( Quy chuẩn ISO 17123-4:2001)
- Không gương: (2 + 2ppm x D) mm
- Gương giấy: (2 + 2ppm x D) mm
- Có gương: (1.5 + 2ppm x D) mm
- Thời gian đo:
- Đo chính xác: 0.9 Giây
- Đo thô: 0.6 giây
- Đo đuổi: 0.4 giây
3. Giao diện và quản lý dữ liệu
- Hệ điều hành: Linux
- Màn hình: Màn hình LCD, 192 x 80 pixcel
- Bàn phím: 28 nút chữ và số
- Vị trí màn hình và bàn phím: 2 mặt
- Phím kích hoạt: Có ( bên phải)
- Bộ nhớ trong: 50.000 điểm
- Cho phép gắn thêm bộ nhớ USB ngoài: 32GB
- Cổng kết nối: Serial RS-232C, USB2.0
- Kết nối: Bluetooth 1.5 – dải hoạt động 10m
4. Thông số chung máy toàn đac
- Đèn hướng dẫn:
- Đèn LED xanh: 524nm
- Đèn LED đỏ: 626nm
- Dải hoạt động: 1.3m đến 150m
- Tia laser: Đồng trục với tia EDM
- Dọi tâm:
- Độ phóng đại: 3x
- Tiêu cự nhỏ nhất: 0.5m
- Chống nước/bụi: IP66
- Môi trường hoạt động: -20 to +60ºC
- Kích thước: 183mm x 181mm x 348mm
- Chiều cao máy: 192.5mm từ đế máy
- Trọng lượng: 5.3kg
- Pin: Pin sạc Li-ion BDC70
- Thời gian làm việc: 28 giờ
Bộ máy toàn đạc điện tử Topcon GM-105 gồm
|
|
Địa chỉ mua máy toàn đạc điện tử Topcon GM-105
Máy toàn đạc điện tử Topcon GM-105 được cung cấp chính hãng, bảo hành 12 tháng, có hỗ trợ trả góp không lãi suất tại Công Ty Cổ Phần Phát Triển Công Nghệ Trắc Địa Việt Nam.
– Đại lý phân phối hãng Topcon – nhập khẩu trực tiếp chính hãng
– Bảo hành 12 tháng – Bảo trì – Kiểm định – Hiệu chỉnh
– Giao hàng toàn quốc miễn phí, dùng thử đổi trả miễn phí
– Chuyển giao công nghệ kỹ thuật 24/7 đến khi thành thạo
