Gương Máy Toàn Đạc Điện Tử

Gương Máy Toàn Đạc Điện Tử

Gương là công cụ không thể thiếu trong quá trình khảo sát, đo đạc, trắc địa, kết hợp với máy toàn đạc điện tử để thực hiện những phép đo có độ chính xác cao.

Công Ty CP Phát Triển Công Nghệ Trắc Địa Việt Nam với bề dày 15 năm kinh nghiệm thực hiện dịch vụ trắc địa xin giới thiệu với quý khách A-Z về gương máy toàn đạc.

Top 3 Gương Máy Toàn Đạc Tốt Nhất

Top 3 gương toàn đạc dưới đây được các chuyên gia đầu ngành trắc địa bình chọn và khuyên dùng:

Gương Máy Toàn Đạc Được Sử Dụng Phổ Biến

Bạn cũng có thể tham khảo các loại gương máy toàn đạc Nikon Topcon Leica được sử dụng rộng rãi trên thị trường dưới đây:

    Yêu Cầu Gửi Báo Giá Gương Máy Toàn Đạc

    Giới Thiệu Về Gương Máy Toàn Đạc Điện Tử

    Gương máy toàn đạc (Tiếng anh: Reflector hoặc Prism) là thiết bị dùng để phản xạ tia EDM về đúng nơi mà nó được phát ra.

    Để hiểu rõ hơn về gương của máy toàn đạc, bạn tham khảo thêm: Đo EDM là gì?

    Qua đó, để thực hiện một phép đo, máy toàn đạc sẽ chiếu tia đo EDM (Có thể là tia hồng ngoại, tia vi sóng hoặc sóng ánh sáng) về phía gương. Tia EDM khi gặp gương sẽ phản xạ ngược lại máy toàn đạc điện tử.

    Máy toàn đạc sẽ tính được khoảng cách từ máy đến gương bằng công thức:

    Khoảng cách = (Vận tốc X Thời gian)/2

    Bên cạnh đó, bằng các dữ liệu đã biết về góc nghiêng, góc đừng, cao máy, cao gương, phần mềm của máy toàn đạc điện tử sẽ cho ra nhiều số liệu khác như: Khoảng cách cao, khoảng cách ngang, khoảng cách chéo, tọa độ… cũng nhiều dữ liệu khác về điểm cần đo tùy cách thao tác của người dùng.

    Đo EDM ( Electronic Distance Measuring)

    Bộ phận đi kèm với gương toàn đạc

    Để đảm bảo tia EDM luôn phản xạ đúng nơi mà nó phát ra, gương toàn đạc phải được làm từ thủy tinh cao cấp, thông qua công nghệ gia công cùng các thuật toán phức tạp.

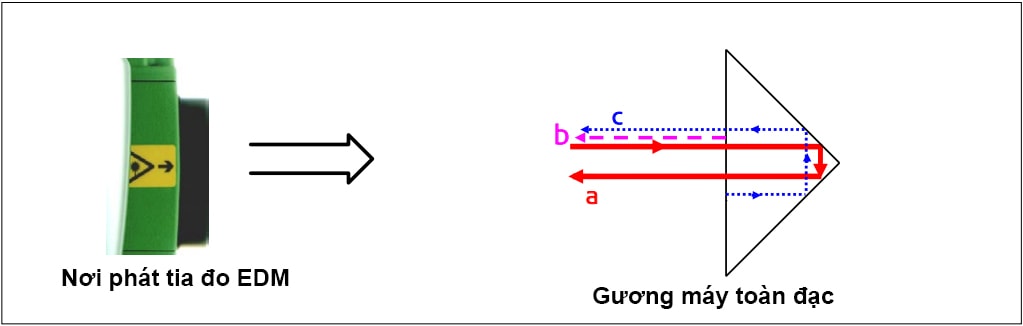

    Cách hoạt động gương máy toàn đạc

    Mô tả sơ qua các hoạt động của gương toàn đạc:

    • a – Tia EDM đi qua thủy tinh thể
    • b – Tia phản xạ ở bề mặt phía trước
    • c – Tia phản xạ ở bề mặt bên trong

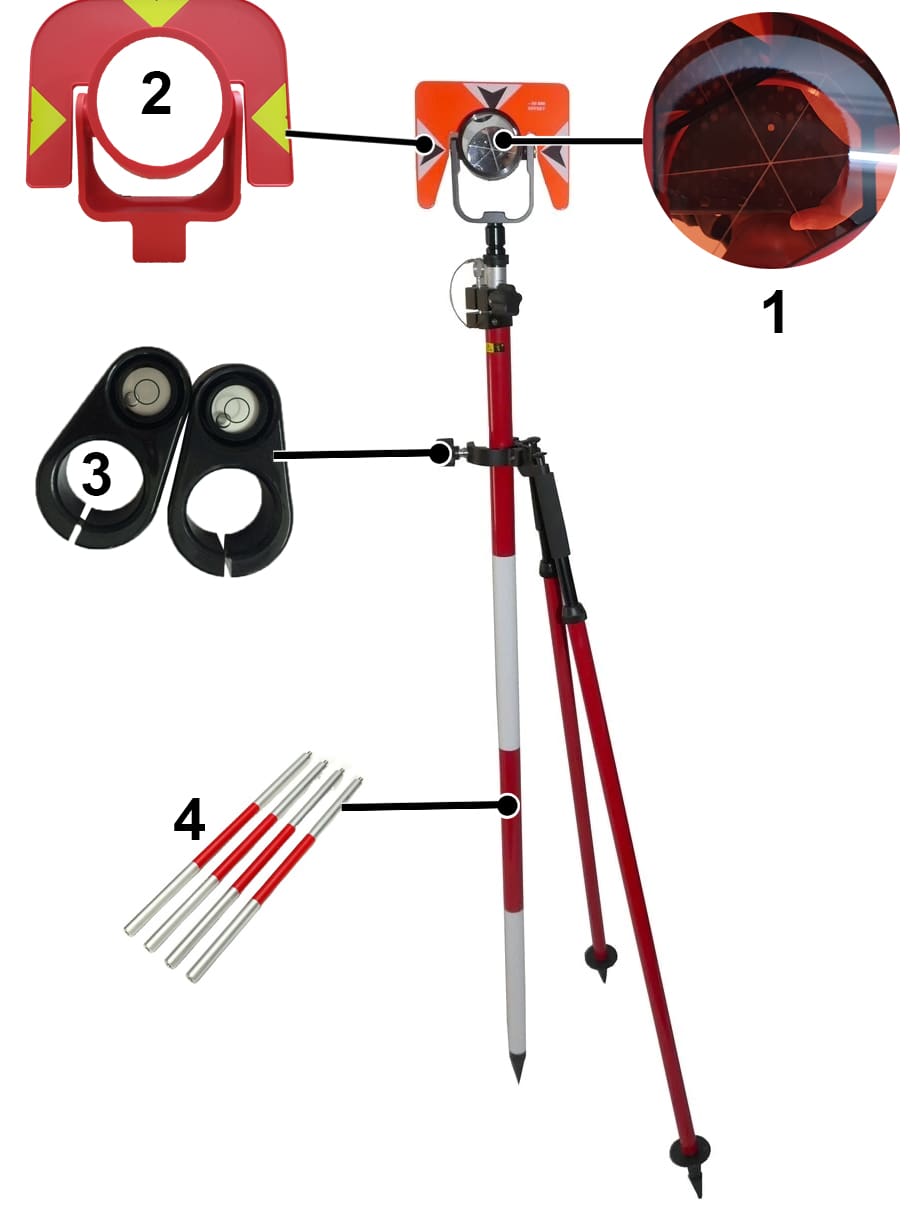

    Các linh kiện đi kèm gương toàn đạc

    1 – Gương chính: Dùng để phản xạ tia EDM ngược về máy toàn đạc

    2 – Giá đỡ gương, có nhiều tác dụng:

    • Tác dụng bảo vệ gương toàn đạc trong trường hợp va đập, rơi
    • Tác dụng làm tấm mục tiêu: Giá đỡ gương luôn được quét một lớp sơn phản xạ, để người đứng máy có thể dễ dàng phát hiện vị trí gương ở khoảng cách xa, điều kiện ánh sáng kém
    • Dùng để đỡ gương thẳng đứng trên sào gương thông qua ốc nối

    3 – Bọt thủy gắn sào gương: Dùng để xác định sào gương có được dựng 1 góc 90 độ so với mực nước biển không.

    4 – Sào gương

    Trong một số trường hợp cần để gương cố định một chỗ (Dùng trong thi công công trình) ta cần thêm giá 3 chân để cố định vị trí gương.

    bộ phần đi kèm gương cầu

    Các loại gương toàn đạc phổ biến

    Gương toàn đạc hiện nay được chia ra các loại như sau:

    Gương 360

    • Gương 360 có hình dạng trụ, gồm nhiều gương xếp với nhau.
    • Gương 360 có thể phản xạ lại tia EDM khi chiếu từ mọi vị trí mà không cần phải hướng mặt gương về phía máy toàn đạc.
    • Gương 360 được sử dụng chủ yếu cho máy toàn đạc tự động (Robotic Total Station)
    Gương Leica 360 GRZ122
    Gương máy toàn đạc Leica

    Gương cầu

    • Gương cầu được sử dụng phổ biến nhất trên thị trường đo đạc Việt Nam do giá thành hợp lý, độ chính xác cao.
    • Gương cầu thường dùng để đo ở khoảng cách trung bình từ 2 – 3km
    gương cầu Leica GPH1
    gương cầu máy toàn đạc Leica

    Gương chùm

    • Gương chùm gồm 3 đến 5 gương cầu được lắp cùng nhau trên một giá đỡ gương/ tấm mục tiêu
    • Gương chùm được dùng để đo ở khoảng cách xa 5 – 10 km.
    • Do nằm ở vị trí xa, máy toàn đạc chỉ có thể phóng to 30X nên người ta lắp nhiều gương để dễ phát hiện mục tiêu
    gương chùm toàn đạc
    gương chùm toàn đạc

    Gương Mini

    • Gương mini có kích thước nhỏ, nhẹ, dễ mang theo trong mọi địa hình
    • Gương mini dùng để đo khoảng cách ngắn dưới 1km
    • Gương mini sử dụng nhiều trong thi công
    Gương mini Leica GPM111
    Gương mini Leica

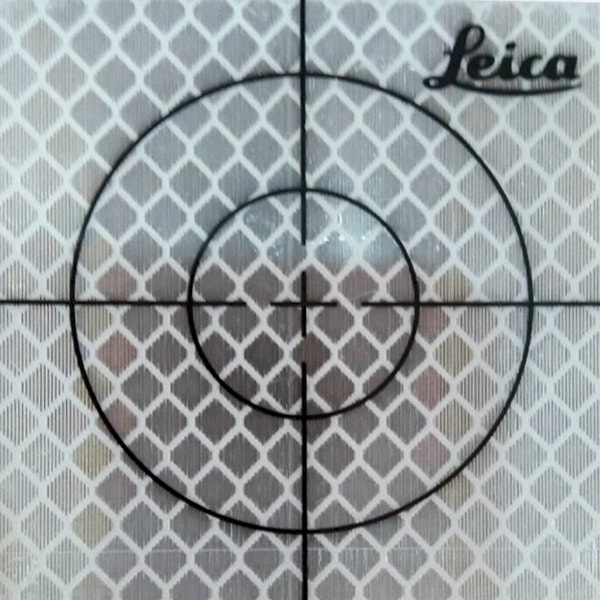

    Tấm phản xạ (Gương giấy)

    • Tấm phản xạ được dùng để đo các vị trí góc cạnh khó như góc tường,
    • Tấm phản xạ cũng dùng để đo các vị trí cao, xa mà gương toàn đạc không với tới như xà nhà.
    • Gương mini cần dùng trong trường hợp đo nhiều điểm nhỏ chi tiết trong các công trình, tòa nhà

    gương giấy toàn đạc

    Hằng Số Gương Và Cách Cài Đặt Hằng Số Gương Máy Toàn Đạc

    Hằng số gương là gì?

    Trên thực tế, tia EDM mất nhiều thời gian trong quá trình đi vào và đi ra khỏi gương máy toàn đạc. Điều này làm ảnh hưởng trực tiếp tới độ chính xác của kết quả đo do phần mềm của máy toàn đạc tính khoảng cách dựa vào vận tốc và thời gian đi/về của tia EDM.

    Để giải quyết vấn đề này, các nhà sản xuất gương đã đưa ra một con số bù (offset), đó chính là hằng số gương.

    Mỗi loại gương, mỗi hãng sản xuất đều công bố rõ hằng số gương trong miêu tả thông số kỹ thuật.

    Để đảm bảo phép đo của bạn chính xác, bạn cần phải cài đúng hằng số gương cho máy toàn đạc điện tử trước khi thực hiện phép đo.

    Cài đặt hằng số gương máy toàn đạc

    Mỗi máy toàn đạc sẽ có một giao diện khác nhau, một số ký hiệu và ý nghĩa khác nhau.

    Tuy nhiên, tất cả các máy toàn đạc hiện nay đều có cây thư mục để vào cài đặt hằng số gương giống nhau:

    Thao tác: Từ màn hình chính → Settting Menu → EDM Setting → Prism Const → Điền hằng số gương.

    Cài đặt đo EDM máy toàn đạc điện tử

    Màn hình EDM setting máy toàn đạc Leica FlexLine TS10

    Một số ký tự về cài đặt thông số đo thường gặp

    • EDM Mode : Cài đặt kiểu đo (Đo nhanh, đo đuổi, đo chính xác)
    • Prism Type : Cài đặt kiểu gương (Gương cầu, gương mini…)
    • Prism Const : Cài đặt hằng số gương
    • Laser – Point : Tắt/mở tia laser chỉ thị vị trí điểm đo
    • Guide Light : Tắt/mở đèn dẫn hướng. Để cài đặt nhiệt độ, ấp suất, lượng hiệu chỉnh khí tượng ấn phím F1 (ATMOS).
