Cách Truyền Trút Dữ Liệu Từ Máy Toàn Đạc Leica Sang Máy Tính

Gần đây, Công Ty CP Phát Triển Công Nghệ Trắc Địa Việt Nam nhận được khá nhiều cuộc gọi của khách hàng hỏi cách truyền trút dữ liệu từ máy toàn đạc Leica sang máy tính. Bài viết này sẽ hướng dẫn chi tiết cho các bạn.

Máy áp dụng: Tất cả các máy toàn đạc Leica Flexline, cụ thể trong bài viết này là Leica Flexline TS06Plus ( Các dòng máy khác có cách làm tương tự)


Loạt bài viết chi tiết A-Z gồm hình ảnh và hình vẽ minh họa cách sử dụng máy toàn đạc điện tử Leica ( FlexLine Series):

  • Các phím cứng, phím mềm, màn hình và cây thư mục – TẠI ĐÂY
  • Cài đặt setting, cài đặt phím FNC, Trigger, User, Định tâm laser và cân bằng bọt thủy điện tử – TẠI ĐÂY
  • Thiết lập và định hướng trạm máy – TẠI ĐÂY
  • Cách đo vẽ bản đồ, chuyển điểm thiết kế ra thực địa, đường thẳng tham chiếu – TẠI ĐÂY
  • Cách đo khoảng cách gián tiếp, đo độ cao không với tới, tính diện tích khối lượng – TẠI ĐÂY
  • Ứng dụng đặc biệt: Cung tham chiếu và mặt phẳng tham chiếu – TẠI ĐÂY
  • Ứng dụng đặc biệt: Ứng dụng giao thông Road 2D, ứng dụng COGO – TẠI ĐÂY

1. Truyền Trút Dữ Liệu Từ Máy Toàn Đạc Leica Sang Máy Tính Bằng Cáp GEV102, cổng RS232

1.1 Cài đặt tham số truyền trút số liệu Leica

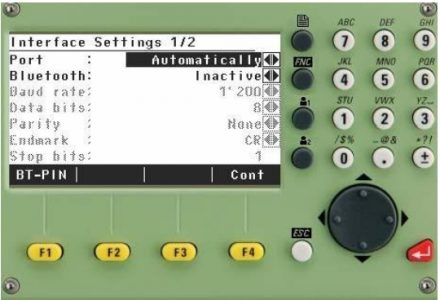

Để cài đặt tham số truyền trút, từ màn hình Main menu vào SettingInterface, màn hình hiện ra như bên dưới:

Màn hình trút số liệu Leica Flexline TS06

Tới đây nếu người sử dụng dùng cổng RS232 để trút dữ liệu thì dùng phím di chuyển sang trái/phải (khi thanh sang ở dòng Port ) để chọn RS232[Cont] để hoàn tất việc cài đặt.

Chúng tôi khuyến cáo quý khách nên để thông số truyền/trút dữ liệu như sau:

  • Baudrate (tốc độ truyền): 115200
  • Databits (kiểu truyền dữ liệu): 8
  • Parity (kiểm tra chẵn/lẻ): None
  • Endmark: (điểm cuối) CR/LF
  • Stopbits (số bits dừng): 1

1.2 Cài đặt phần mềm trút số liệu Leica trên máy tính

Cho đĩa Leica FlexOffice vào → chọn ngôn ngữ EnglishInstall LEICA FlexOfficeNextNextYesNextNext→Lựa chọn “LEICA FlexOffice Advanced” hoặc “LEICA FlexOffice Standard”→ NextNextNext. Cuối cùng, bạn nhập licence numberlicence key vào, và hoàn tất quá trình cài đặt phần mềm.

Phần mềm Leica FlexOffice

1.3 Cài đặt thông số trút số liệu trên máy tính

Sau khi cài xong phần mềm, bạn khởi động phần mềm, màn hình sẽ hiện ra như sau:

phần mềm leica flexoffice

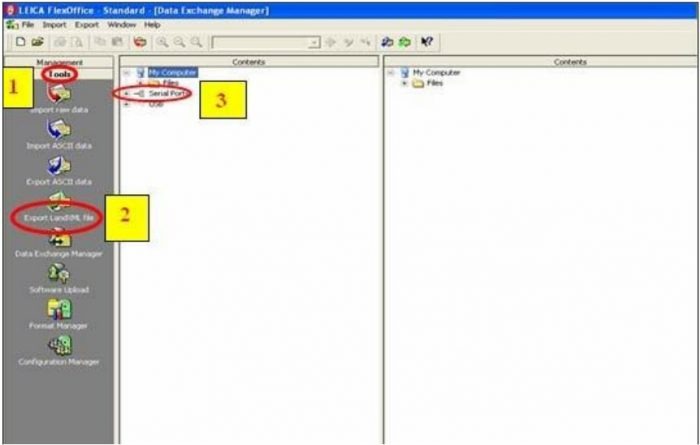

Tiếp theo click chuột trái vào Tools → Chọn Data Exchange manager → Click chuột phải vào “Serial Ports” → Lựa chọn Settings, màn hình sẽ hiện ra như sau:

Cài đặt trút số liệu Leica FlexOffice

Lựa chọn cổng COM và tên máy. Sau đó đặt các thông số truyền trút trong bảng trên trùng với các thông số đã đặt trong máy toàn đạc điện tửOK. (Chú ý: Người sử dụng có thể nhìn thứ tự thao tác theo các số thứ tự trong khung trên)

1.4 Tiến hành truyền trút dữ liệu từ máy toàn đạc Leica sang máy tính

Sau khi thực hiện các thao tác cài đặt trên, bạn click chuột trái vào Serial PortsClick chuột trái vào cổng COMChọn Job muốn trút gắp sang máy tính, như hình vẽ sau:

trút số liệu từ Leica Flexline TS06 sang máy tính

Sau khi lựa chọn Job muốn trút số liệu  gắp sang máy tính, bảng format hiện ra cho phép bạn lựa định dạng dữ liệu ra. Như hình sau:

trút dữ liệu từ Leica Flexline TS06 sang máy tính

Nếu muốn trút ra số liệu dạng toạ độ → chọn IDX, dạng góc → chọn GSI,dạng bản vẽ DXF,….

2. Truyền Trút Dữ Liệu Từ Máy Toàn Đạc Leica sang máy tính bằng cáp USB (GEV189, GEV 223,…)

Các bước trút số liệu bằng cáp này tương tự như với trút số liệu bằng cổng COM (GEV102), ở dòng Port bạn chọn “Automatically”. Sau đó cho đĩa “USB Download Cable” để cài đặt driver cho cáp trút. Trước khi trút số liệu (thao tác này chỉ cần làm một lần đầu tiên).

Trút dữ liệu từ Leica Flexline TS06 sang máy tính bằng USB

3. Truyền Trút Dữ Liệu Từ Máy Toàn Đạc Leica sang bộ nhớ USB

Để thực hiện truyền dữ liệu từ máy toàn đạc điện tử Leica Flexline TS06 sang bộ nhớ USB, ta vào MAIN MENUTRANSFEREXPORT

Sau đo bạn chọn các thông số như sau:

  • To : Chọn USB-Stick
  • Data Type : Lựa chọn Measurements (nếu muốn trút ra số liệu điểm đo)
  • Job : Chọn Single Job (nếu muốn cho muốn lựa chọn job để trút)
  • Select Job : Lựa chọn job muốn trút

Tiếp theo, ấn [Cont], tiếp theo tại dòng:

  • Format: Chọn định dạng kiểu dữ liệu ra (chọn IDX nếu muốn ra số liệu dạng toạ độ, chọn DXF nếu muốn xuất ra AutoCAD,…
  • File name: Đặt tên file lưu
  • Sau đó ấn [Send] → Việc trút số liệu vào bộ nhớ USB đã hoàn thành.

trút số liệu leica flexline ts06plus sang USB

4. Truyền Trút Dữ Liệu Từ Máy Toàn Đạc Leica sang máy tính qua bluetooth

Để sử dụng công nghệ Bluetooth truyền trút dữ liệu, từ màn hình Main menu bạn vào SettingInterface, dùng phím di chuyển sang trái/phải (khi thanh sang ở dòng Port) để chọn Bluetooth/ Automatically, tại dòng “Bluetooth” chọn “Active” → [Cont]. Như vây là việc truyền dữ liệu bằng Bluetooth đã được bật.

trút dữ liệu từ Leica Flexline TS06Plus sang máy tính qua bluetooth

5. Cách truyền dữ liệu từ máy tính sang máy toàn đạc điện tử Leica

Để truyền dữ liệu từ máy tính sang máy toàn đạc Leica, bạn vào Coordinate Editor → Tại đây có thể mở file lấy giá trị tọa độ đã trút vào máy tính (vào file → New ) hoặc nhập giá trị tọa độ từ ngoài vào bảng để chuyển vào trong máy toàn đạc (vào file → Open).

Sau khi nhập số liệu xong người sử dụng lưu lại file đó (chú ý khi lưu để định dạng *.idx) rồi tiến hành tạo job trong máy toàn đạc điện tử. Tiếp theo vào phần mềm FlexOfficeToolsData Exchange Manager sau đó gắp file vừa lưu chuyển vào job vừa đặt trong máy toàn đạc. Như vậy là quá trình truyền số liệu từ máy tính vào máy toàn đạc đã hoàn thành.

Trên đây là các cách để truyền dữ liệu từ máy toàn đạc Leica sang máy tính và bộ nhớ USB, bài viết nằm trong series chuyển giao công nghệ – cách sử dụng máy toàn đạc điện tử. Bạn có bất kỳ câu hỏi nào, đừng ngần ngại để lại bình luận, hoặc liên hệ chúng tôi để có được câu trả lời chuẩn xác nhất:
