Ứng dụng và tính năng của máy thủy bình điện tử trong xây dựng trắc địa

Ứng dụng và tính năng của máy thủy bình điện tử trong xây dựng công trình khảo sát trắc địa

Trong lĩnh vực xây dựng và trắc địa, việc xác định cao độ chính xác là yếu tố nền tảng, ảnh hưởng trực tiếp đến chất lượng, tiến độ và an toàn của công trình. Trước đây chủ yếu sử dụng máy thủy bình cơ truyền thống, với công nghệ đo đạc hiện đại bây giờ, máy thủy bình điện tử ngày càng được ứng dụng rộng rãi nhờ khả năng đo nhanh, chính xác cao và hạn chế tối đa sai số do người dùng

Máy thủy bình điện tử có những tính năng nổi bật nào và được ứng dụng ra sao trong xây dựng – trắc địa hiện đại.

Tính năng của máy thủy bình điện tử là gì?

Máy thủy bình điện tử đo cao độ bằng cảm biến điện tử kết hợp với thước mia mã vạch để tự động đọc và xử lý số liệu. Thay vì ta đọc số ghi chép thủ công qua ống kính như máy thủy bình cơ, máy thủy bình điện tử thực thi nhiệm vụ:

• Tự động nhận dạng vạch mã trên mia
• Tính toán chênh cao, cao độ
• Hiển thị kết quả trực tiếp trên màn hình
• Lưu trữ dữ liệu đo trong bộ nhớ máy

Nhờ đó, quá trình đo đạc trở nên nhanh hơn, chính xác hơn và ít phụ thuộc vào người sử dụng.

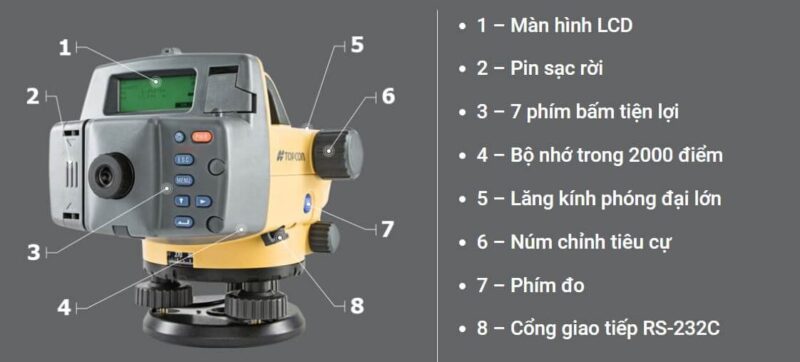

Cấu tạo cơ bản của máy thủy bình điện tử

Để hiểu rõ tính năng của máy thủy bình điện tử và ứng dụng, cần nắm được các bộ phận chính của máy:

Hệ thống quang học – cảm biến

• Ống kính có độ phóng đại cao (24x – 32x)
• Cảm biến CCD hoặc CMOS để nhận dạng mã vạch trên mia
• Khả năng tự động lấy nét hoặc hỗ trợ lấy nét chính xác

Bộ xử lý điện tử

• Xử lý hình ảnh mia
• Tính toán cao độ, chênh cao
• Loại bỏ sai số do rung tay, đọc nhầm vạch

Màn hình hiển thị

• Hiển thị cao độ, khoảng cách, sai số
• Dễ quan sát trong điều kiện ngoài trời

Bộ nhớ và cổng kết nối

• Lưu hàng nghìn điểm đo
• Kết nối USB, thẻ nhớ hoặc Bluetooth
• Xuất dữ liệu sang máy tính phục vụ xử lý bản đồ, hồ sơ hoàn công

Các tính năng của máy thủy bình điện tử

Máy thủy bình điện tử cho độ chính xác cao vượt trội so với máy thủy bình cơ tự động:

• Sai số đo cao độ thường đạt ±0.3 mm – ±1.0 mm / 1 km đo đi đo về

Phù hợp cho các công trình yêu cầu độ chính xác cao như: Nhà cao tầng, cầu đường, khu công nghiệp, công trình hạ tầng kỹ thuật

Đo nhanh, tiết kiệm thời gian, máy thủy bình điện tử cho phép:

• Đọc mia chỉ trong 1–3 giây, không cần căn chỉnh vạch bằng mắt
• Giảm đáng kể thời gian đo so với phương pháp thủ công

Điều này đặc biệt quan trọng với: Công trình quy mô lớn, công tác đo lặp lại nhiều lần, dự án cần tiến độ gấp

Giảm sai số do con người

Một trong những ưu điểm lớn nhất của máy thủy bình điện tử là:

• Không phụ thuộc vào khả năng đọc mia của người đo
• Hạn chế lỗi đọc nhầm vạch, đọc lệch
• Giảm mệt mỏi khi làm việc liên tục ngoài công trường

Nhờ đó, kết quả đo có tính ổn định và đồng nhất cao.

Lưu trữ và quản lý dữ liệu thông minh của máy thủy bình điện tử là:

• Lưu trữ toàn bộ dữ liệu đo
• Ghi chú điểm đo, thời gian đo
• Truy xuất lại dữ liệu khi cần kiểm tra hoặc nghiệm thu

Tính năng này rất hữu ích cho:

• Hồ sơ hoàn công
• Kiểm tra sai số sau đo, đối chiếu số liệu giữa các giai đoạn thi công

Tính toán tự động chênh cao và cao độ, máy thủy bình điện tử tự động:

• Tính chênh cao giữa các điểm
• Tính cao độ điểm đo dựa trên mốc chuẩn
• Hạn chế sai sót khi tính toán thủ công

Điều này giúp kỹ sư tập trung vào quản lý công việc thay vì xử lý số liệu phức tạp.

Ứng dụng của máy thủy bình điện tử trong xây dựng

Đo và kiểm soát cao độ nền móng

Trong giai đoạn thi công nền móng, máy thủy bình điện tử được sử dụng để:

• Kiểm tra cao độ đào đất, đảm bảo nền móng đúng thiết kế
• Phát hiện sai lệch kịp thời trước khi đổ bê tông

Việc kiểm soát cao độ chính xác giúp:

• Tránh phải đục phá, sửa chữa, tiết kiệm chi phí và thời gian

Kiểm tra cao độ sàn, dầm, cột

Trong thi công phần thân:

• Đo cao độ sàn từng tầng
• Kiểm tra độ phẳng, độ chênh
• Đảm bảo liên kết chính xác giữa các cấu kiện

Máy thủy bình điện tử giúp quá trình này diễn ra nhanh chóng và đáng tin cậy.

Ứng dụng trong thi công cầu đường

Đối với công trình giao thông:

• Đo cao độ tim đường
• Kiểm tra độ dốc, độ lún
• Theo dõi biến dạng trong quá trình thi công

Độ chính xác cao của máy thủy bình điện tử giúp đảm bảo:

• Độ êm thuận của mặt đường
• Tuân thủ chặt chẽ thiết kế kỹ thuật

Ứng dụng của máy thủy bình điện tử trong trắc địa

Đo cao độ mốc khống chế trong trắc địa:

• Máy thủy bình điện tử được dùng để đo và kiểm tra mốc độ cao, thiết lập lưới khống chế cao độ
• Phục vụ đo vẽ bản đồ địa hình

Độ ổn định và chính xác giúp số liệu có giá trị lâu dài.

Khảo sát địa hình và lập bản đồ, máy thủy bình điện tử hỗ trợ:

• Đo cao độ chi tiết địa hình
• Phục vụ thiết kế san nền
• Phân tích địa hình phục vụ quy hoạch

Kết hợp với máy GPS RTK và máy toàn đạc điện tử, máy thủy bình điện tử tạo nên hệ thống đo đạc hoàn chỉnh cho tất cả các công trình lớn nhỏ hiện nay

Quan trắc lún và biến dạng công trình

Trong các công trình đặc biệt như: Nhà cao tầng, đập thủy điện, cầu lớn

Máy thủy bình điện tử được dùng để:

• Theo dõi độ lún theo thời gian
• Phát hiện biến dạng sớm đảm bảo an toàn công trình

So sánh máy thủy bình điện tử và máy thủy bình cơ tự động

Tiêu chí	Máy cơ	Máy điện tử
Độ chính xác	Tốt	Rất cao
Tốc độ đo	Chậm	Nhanh
Sai số người dùng	Cao	Rất nhỏ
Lưu dữ liệu	Không	Có
Giá thành	Thấp	Cao hơn

Tùy mục đích sử dụng, người dùng có thể lựa chọn máy thủy bình dùng cho phù hợp. Tuy nhiên, với các công trình hiện đại quy mô lớn, máy thủy bình điện tử trở thành xu hướng.

Máy thủy bình điện tử rất quan trọng trong lĩnh vực xây dựng và trắc địa. Với khả năng đo nhanh chính xác lưu trữ dữ liệu giảm sai số, nâng cao hiệu quả công việc góp phần đảm bảo chất lượng thi công an toàn cho công trình.

Trong yêu cầu kỹ thuật ngày càng cao, việc đầu tư vào máy thủy bình điện tử hãng Leica Topcon Sokkia Nikon là lựa chọn hợp lý cho: Doanh nghiệp xây dựng, đơn vị trắc địa, kỹ sư, kỹ thuật viên đo đạc chuyên nghiệp lâu năm
