Công dụng máy toàn đạc điện tử trong trắc địa công trình

Máy toàn đạc điện tử là gì? Công dụng máy toàn đạc điện tử?

Máy toàn đạc điện tử là dòng máy quang học điện tử có tích hợp khối đo xa khoảng cách(EDM) để đọc khoảng cách từ điểm đặt máy đến điểm cần đo.. Máy toàn đạc điện tử được sử dụng rất nhiều trong các lĩnh vực đo đạc khảo sát địa hình trắc địa. Công trình xây dựng nhờ vào máy toàn đạc điện tử vì khả năng đo đạc nhanh chóng chính xác thuận tiện.

Máy toàn đạc điện tử cấu tạo

Máy toàn đạc thiết kế làm từ 11 bộ phận có liên hệ chặt chẽ và ảnh hưởng trực tiếp đến khả năng hoạt động bao gồm: tay xách, ống kính, pin, bọt thủy, bàn phím, dọi tâm, đế máy, khối EDM đo xa, bộ phận dung xích, mắt đọc và main

Máy toàn đạc điện tử được cấu tạo

Phần mềm tiện ích trong máy toàn đạc:

– Làm việc với các dữ liệu đo góc, đo cạnh để đưa ra định lượng cần thiết.
– Quản lý, xử lý dữ liệu.
– Giao tiếp kết nối với máy tính.

Nguyên lý đo xa máy toàn đạc:

Điểm đặt máy toàn đạc điện tử sẽ được đặt bộ phận thu phát. Gương sẽ được đặt hệ thống phản hồi tín hiệu. Bộ phận phát tín hiệu sẽ truyền tải tín hiệu về hệ thống phản hồi, khi đó hệ thống phản hồi sẽ xử lí và hồi lại hệ thống thu của máy toàn đạc

Khoảng cách cần đo sẽ được xử lý theo công thức: D=vt/2
Trong đó: D là khoảng cách cần được đo
v: Vận tốc truyền tín hiệu (v=3.10^8 m/s)
t: Là thời gian tín hiệu đi và về.

Công dụng máy toàn đạc điện tử:

Máy toàn đạc điện tử được sử dụng đo đạc địa chính, khảo sát địa hình, xây dựng các công trình dân dụng, cầu đường giao thông.
– Đo vẽ bản đồ địa hình xử lý xuất sang được các định dạng file khác nhau như CAD, dễ dàng quản lý được bởi hệ thống máy tính điện tử.
Máy toàn đạc điện tử được dùng nhiều đặc biệt trong việc bố trí điểm (chuyển tiếp tọa độ điểm từ những bản thiết kế ra bên ngoài địa hình thật).

Những tính năng máy toàn đạc điện tử

1. Cài đặt & Khảo sát
2. Xác định độ cao trạm khảo sát
3. Đo diện tích & khối lượng
4. Đường thẳng tham chiếu
5. Kiểm tra phương vị
6. Đo bù
7. Đo điểm bị khuất
8. Đo chiều cao gián tiếp
9. Lưới tham chiếu
10. Mặt phẳng tham chiếu
11. Đường cong tham chiếu
12. Đường chuyển
13. COGO
14. Đo chiều cao gián tiếp
15. Chuyển điểm khảo sát ra thực địa
16. Road 3D
17. Road 2D
18. Khảo sát

Chú ý nắm vững những tính năng này để vận dụng vào thực tế để tránh những sai sót trong khâu đo đạc!

Trong công tác trắc địa, phương pháp đo góc cũng đều quan trọng lúc thi công. Đo góc bao gồm góc đứng và góc bằng.

Góc đứng dùng để tính toán chênh cao giữa các điểm, để từ đó có thể tính toán cao độ các điểm đo.
Góc bằng dùng để đo bóp ke, bẻ góc vuông, hoặc đo góc bất kỳ.

Nhờ phương pháp đo góc, ta có thể bóp ke góc vuông, bẻ các điểm trục giao nhau, đo bố trí tim trục….

Đo góc trong đường truyền, lưới tọa độ…
Đo khoảng cách.

Để biết khoảng cách 2 điểm cách xa nhau, cách nhau bởi con sông, gò đất… không thể dùng phương pháp đo truyền thống kiểm tra được, vì như thế sẽ không thể đảm bảo được độ chính xác, vì vậy nên dùng máy toàn đạc điện tử để đo khoản cách 2 điểm đó: Đo khoảng cách trong đường truyền, lưới khống chế…

Đo cao độ trên máy toàn đạc điện tử

Cao độ thường được dẫn truyền bằng thiết bị máy thủy bình. Tuy nhiên, trong quá trình đo khảo sát, hiện trạng, có thể sử dụng máy toàn đạc điện tử để đo đạc tính toán luôn cả cao độ. Mặc dù độ chính xác không hẳn phải là tuyệt đối, nhưng cũng đảm bảo nhanh chóng và dễ dàng trong thi công.

Ứng dụng máy toàn đạc điện tử Leica trong đo khảo sát cao độ san lấp, đo cao độ đầu cọc,..

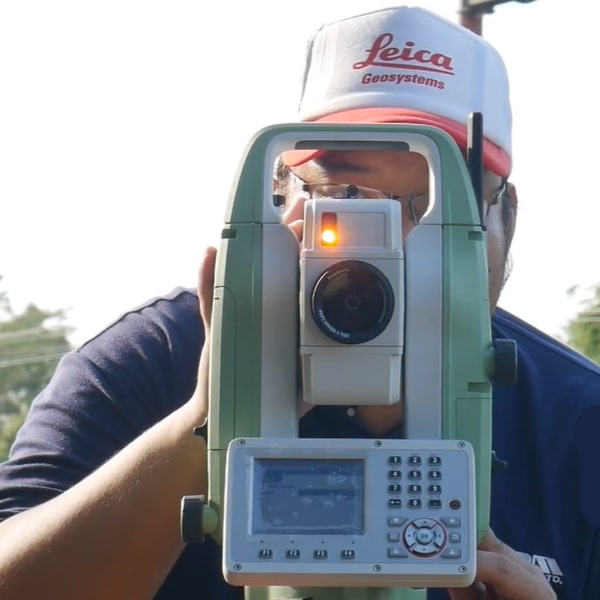

Máy toàn đạc điện tử Leica Flexline TS07

Rọc tim trục

Nhờ phương pháp rọc tim trục ta có thể thực hiện các công tác gửi tim trục lên gabari, kiểm tra đường thẳng của tim… Phương pháp dễ thực hiện, giúp thi công dễ dàng nhanh hơn.

Chương trình đo bố trí điểm.

Chương trình đo thông dụng trong tất cả các máy toàn đạc. Nhờ chương trình úng dụng đo bố trí điểm trên máy, có thể định vị công trình, bố trí điểm tọa độ nhanh chóng, chính xác.

Chức năng đo khảo sát

Chương trình đo chi tiết hay dùng trong công tác thi công trắc địa, xác định tọa độ, khảo sát hiện trạng, đo vẽ bản đồ địa chính, địa hình. Số điểm khảo sát không giới hạn, bao gồm ghi nhanh lên tới 8 thông số. Mã hóa điểm khảo sát theo danh sách tự động hoặc cài đặt thủ công.

Đo diện tích & khối lượng

Đo diện tích, khối lượng nhờ đo các giá trị vị trí chiều cao các điểm khống chế, tính tự động ra diện tích và  khối lượng.

Đường chuyền

Đo đạc, tính toán và hiệu chỉnh đường chuyển. Trong đường truyền kết hợp đo góc và khoảng cách.

Chuyền mốc tọa độ gốc về công trình

Máy toàn đạc điện tử có thể chuyền tọa độ gốc từ vị trí rất xa về công trình, để xây dụng một hệ thống lưới tọa độ, cao độ khống chế cho công trình không làm sai lêch tọa độ, giúp thuận tiện cho quá trình thi công.

Đo cao không với tới

Giả sử tính chiều cao của một cây cột, một bức tường…chỉ cần 1 chiếc máy toàn đạc là có thể biết chính xác chiều cao qua ứng dụng đo cao không với tới trên máy

Đo điểm bị khuất

Tính thông số điểm bị che khuất nhờ phương pháo đo điểm khuất.

Đường cong tham chiếu

Xác định đường cong và kiểm tra điểm tham chiếu đến đường cong qua quan sát đồ họa, Chuyển điểm khảo sát, chuyển đường cong và góc nhờ định hướng ở đồ họa

Đo khoảng cách gián tiếp

Tính khoảng cách gián tiếp của 1 điểm bằng cách đo đến 1 điểm cơ sở sau đó hướng tới điểm đo gián tiếp. Giả sử ta khi dựng máy tại điểm A, có thể đo được khoảng cách của điểm B và C mà không cần lấy máy dựng tại B và C. Ứng dụng dùng trong đo trắc dọc, trắc ngang,..

Chuyển điểm khảo sát ra thực địa với định vị địa lý

Đường 3D

Tải tự động hoặc tạo thủ công điểm khảo sát theo phương ngang và phương đứng. Kiểm tra điểm và độ dốc tương đối so với hướng ngắm.

Đường 2D

Kiểm tra mối tương quan giữa các điểm khảo sát tại đường thẳng, đường cong thông qua đồ họa. Chuyển điểm khảo sát theo định vị địa lý từb

Khảo sát không giới hạn

Số điểm khảo sát không giới hạn, bao gồm ghi và ghi nhanh lên tới 8 thông số. Mã hóa điểm khảo sát với danh sách tự động hoặc cài đặt thủ công.
