Vì sao máy RTK không phải lúc nào cũng FIX được?
Nhiều người cho rằng chỉ cần bật máy RTK sẽ FIX ngay với sai số cm. Thực tế hoàn toàn khác, để đạt được trạng thái FIX, máy GNSS RTK cần đồng thời đáp ứng nhiều điều kiện về vệ tinh, tín hiệu, truyền dẫn dữ liệu cải chính và môi trường đo.
Trong lĩnh vực đo đạc trắc địa hiện đại, công nghệ GNSS RTK đã trở thành giải pháp định vị chính xác cao được sử dụng phổ biến trong khảo sát địa hình, thi công xây dựng, trắc địa công trình và UAV Mapping. Tuy nhiên, trên thực tế sử dụng, không phải lúc nào máy RTK cũng đạt trạng thái FIX ổn định. Đây là vấn đề mà rất nhiều kỹ thuật viên trắc địa gặp phải.

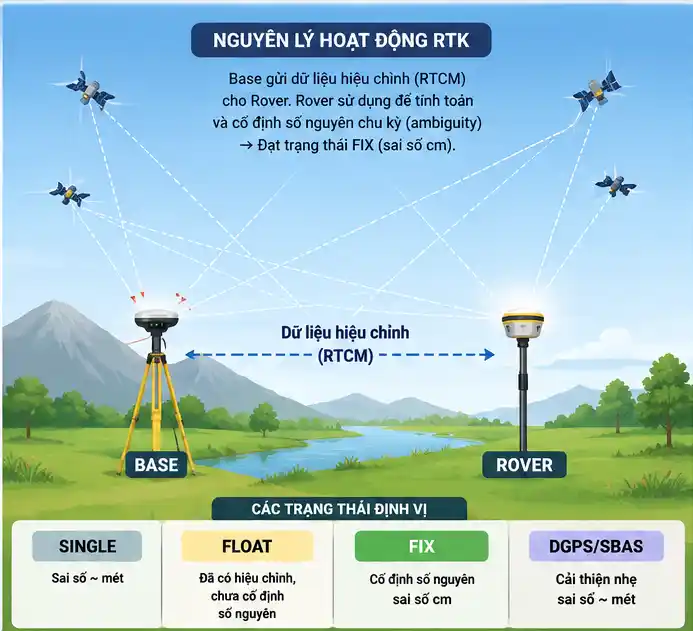

Trạng thái FIX trong RTK là gì?
Trong công nghệ RTK, trạng thái FIX (Fixed Solution) là khi bộ thu GNSS RTK xác định chính xác số nguyên chu kỳ sóng mang. Khi đạt FIX, máy RTK có thể cung cấp tọa độ với độ chính xác mức cm
Thông thường máy RTK sẽ có các trạng thái:
- Single: định vị độc lập, sai số vài mét
- Float: đã nhận cải chính nhưng chưa giải được ambiguity hoàn toàn
- Fix: định vị chính xác cao cm
- DGPS/SBAS: cải thiện nhẹ độ chính xác
Chỉ khi đạt FIX, kết quả đo mới đáp ứng yêu cầu kỹ thuật của phần lớn công tác trắc địa chuyên nghiệp.
Nguyên nhân khiến máy RTK không FIX được
- Thiếu số lượng vệ tinh quan sát
Máy GPS RTK cần quan sát đủ số lượng vệ tinh GNSS để giải nghiệm FIX. Nếu số vệ tinh quá ít hoặc phân bố không tốt, máy RTK sẽ chỉ ở trạng thái FLOAT hoặc SINGLE.
Nguyên nhân phổ biến:
- Làm việc gần nhà cao tầng, Đo trong hẻm sâu, Khu vực nhiều cây lớn
- Địa hình núi đá che khuất bầu trời
- Làm việc trong nhà xưởng hoặc dưới mái che kín
Mặc dù hiện nay các hệ thống GNSS hỗ trợ nhiều chòm vệ tinh như GPS, GLONASS, Galileo, BeiDou nhưng nếu góc quan sát bị hạn chế thì máy RTK vẫn khó FIX ổn định.

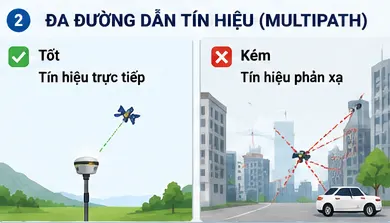

- Hiện tượng đa đường dẫn tín hiệu
Đa đường dẫn tín hiệu là một trong những nguyên nhân lớn nhất gây mất FIX trong máy GNSS RTK. Hiện tượng này xảy ra khi tín hiệu vệ tinh bị phản xạ qua:
- Tường kính, Nhà thép tiền chế, Kết cấu kim loại
- Mặt nước
- Xe ô tô, Container
- Cột điện hoặc hàng rào thép
Khi bộ thu máy RTK nhận đồng thời tín hiệu trực tiếp và tín hiệu phản xạ, thuật toán sẽ khó xác định chính xác pha sóng mang, dẫn đến nghiệm FIX không ổn định. Trong môi trường đô thị hoặc công trường có nhiều kim loại, nhiều đường tín hiệu thường khiến máy RTK liên tục nhảy FIX/FLOAT.
- Khoảng cách Base – Rover quá xa
Máy RTK hoạt động dựa trên dữ liệu cải chính từ trạm Base hoặc mạng CORS. Khi khoảng cách quá xa, sai số khí quyển giữa hai điểm sẽ khác nhau đáng kể.
Thông thường:
- RTK UHF hiệu quả tốt trong khoảng 1 – 5 km
- RTK Network qua CORS thường ổn định dưới 30 – 50 km
- Khoảng cách càng xa thì thời gian FIX càng lâu
Nếu Rover ở quá xa Base:
- Sai số tầng điện ly tăng
- Sai số tầng khí quyển tăng
- Độ tương quan tín hiệu giảm
- Khó giải ambiguity
Kết quả là máy RTK thường chỉ FLOAT hoặc FIX không được lâu
- Tín hiệu Internet yếu hoặc mất kết nối CORS
Đối với RTK Network sử dụng NTRIP CORS, kết nối Internet đóng vai trò cực kỳ quan trọng. Nếu mạng 4G hoặc WiFi không ổn định:
- Dữ liệu RTCM truyền chậm
- Mất gói dữ liệu correction
- Độ trễ tăng cao
- Mất kết nối luồng dữ liệu trên server NTRIP
Máy RTK sẽ nhanh chóng mất ko FIX và chuyển sang FLOAT hoặc SINGLE. Đây là nguyên nhân rất phổ biến tại:
- Vùng núi, Khu vực sóng yếu
- Công trường hạ tầng xa trung tâm
- Khu vực đông người gây nghẽn mạng
- Sai cấu hình hệ tọa độ
Nhiều trường hợp máy GPS RTK vẫn FIX nhưng tọa độ bị sai lớn do cấu hình hệ tọa độ không chính xác.
Ví dụ:
- Sai VN-2000, Sai kinh tuyến trục
- Sai múi chiếu
- Sai geoid
- Sai thông số chuyển đổi
Khi đó người dùng dễ nhầm tưởng máy RTK hoạt động không ổn định, trong khi thực chất lỗi nằm ở cấu hình hệ quy chiếu. Đây là lỗi phổ biến với người mới sử dụng hoặc khi thay đổi khu vực đo.
- Nhiễu điện từ và nhiễu vô tuyến
Máy RTK sử dụng tín hiệu vô tuyến rất yếu từ vệ tinh. Các nguồn nhiễu điện từ mạnh có thể ảnh hưởng đáng kể đến khả năng FIX. Nguồn nhiễu thường gặp:
- Trạm BTS, Radar
- Đường điện cao thế
- Máy phát sóng công suất lớn, Thiết bị radio công nghiệp
- Hệ thống điện mặt trời quy mô lớn
Ngoài ra với RTK UHF, nhiễu tần số radio còn có thể làm mất liên kết Base – Rover.
- Anten GNSS bị che khuất hoặc lắp đặt sai
Anten GNSS đóng vai trò quyết định chất lượng thu tín hiệu.
Nếu anten:
- Đặt nghiêng, Bị che bởi người đo
- Gần vật kim loại, Gắn sát mái tôn
- Bị hỏng cáp, Nứt lớp vỏ nhựa bảo vệ anten GNSS của máy RTK
Thì khả năng thu tín hiệu sẽ suy giảm mạnh. Một số người dùng còn đặt sào máy RTK quá gần xe ô tô hoặc đứng sát tường nhà cũng khiến tín hiệu vệ tinh bị ảnh hưởng đáng kể.
- Điều kiện môi trường khí quyên và thời tiết không thuận lợi
Tầng điện ly ảnh hưởng trực tiếp đến tín hiệu GNSS. Trong các thời điểm:
- Bão từ mặt trời, Hoạt động tầng khí quyển mạnh
- Chỉ số Kp cao
- Nhiễu không gian
Thì máy GPS RTK sẽ khó FIX hơn bình thường. Mặc dù thời tiết như mưa nhỏ không ảnh hưởng quá lớn, nhưng giông mạnh hoặc hoạt động điện từ bất thường vẫn có thể gây suy giảm tín hiệu GNSS.
- Firmware hoặc cấu hình máy RTK lỗi thời
Firmware cũ có thể:
- Xử lý tín hiệu kém, chưa tối ưu đa hệ vệ tinh
- Lỗi thuật toán ambiguity
- Không tương thích RTCM mới
Nhiều trường hợp máy RTK chỉ cần cập nhật firmware là tốc độ FIX cải thiện rõ rệt.
Ngoài ra cấu hình sai cũng gây lỗi như:
- Máy RTK Chọn sai hệ vệ tinh GNSS làm giảm số vệ tinh và khó FIX.
- Giảm số vệ tinh quan sát, FIX kém ổn định.
- Cài đặt góc vệ tinh không phù hợp gây thiếu vệ tinh hoặc tăng nhiễu.
- Tốc độ truyền radio Base–Rover không khớp, khiến mất dữ liệu correction RTCM.
- Chất lượng thiết bị GNSS khác nhau
Không phải tất cả máy RTK đều có hiệu năng giống nhau. Các yếu tố ảnh hưởng:
- Loại chipset GNSS
- Số kênh vệ tinh
- Thuật toán RTK
- Chất lượng anten
- Khả năng chống đa đường tín hiệu nhiễu
- Tốc độ xử lý CPU
Máy RTK cao cấp thường FIX nhanh hơn, giữ FIX tốt hơn và ổn định hơn trong môi trường khó. Trong khi đó các máy RTK giá rẻ có thể hoạt động tốt ở điều kiện lý tưởng nhưng dễ mất ko FIX khi môi trường phức tạp.
Cách cải thiện khả năng FIX máy GPS RTK
Để tăng độ ổn định FIX nên chọn vị trí đo thông thoáng
Ưu tiên khu vực:
- Góc nhìn bầu trời rộng, Xa nhà cao tầng
- Tránh mái tôn và kim loại
- Hạn chế cây lớn
Kiểm tra kết nối Internet
- Dùng SIM sóng mạnh
- Ưu tiên 4G/5G ổn định
- Kiểm tra mountpoint CORS
- Hạn chế dùng WiFi yếu
Kiểm tra cấu hình hệ tọa độ
Đảm bảo chính xác:
- Hệ quy chiếu gốc.
- Phép chiếu bản đồ.
- Mô hình độ cao chuẩn.
- Vùng chia tọa độ theo kinh độ.
- Kinh tuyến trung tâm của múi chiếu.
Cập nhật firmware định kỳ
Luôn sử dụng firmware mới nhất từ nhà sản xuất các hãng máy RTK Trimble, Leica Geosystems, Topcon, CHCNAV, Hi-Target, EFIX, South, Stonex, ComNav, Geomate, Ruide, E-Survey, Meridian… để tối ưu hiệu suất RTK.
Sử dụng máy RTK chất lượng tốt
Máy GNSS RTK chất lượng cao sẽ:
- FIX nhanh hơn
- Chống nhiễu đa tín hiệu tốt hơn
- Giữ FIX ổn định hơn
- Làm việc hiệu quả ở môi trường khó
Máy RTK không phải lúc nào cũng FIX được vì quá trình định vị chính xác cao phụ thuộc vào rất nhiều yếu tố kỹ thuật như vệ tinh GNSS, môi trường đo, tín hiệu cải chính, Internet, nhiễu điện từ và chất lượng máy RTK
Trong thực tế trắc địa hiện trường, việc hiểu rõ nguyên nhân máy RTK mất ko FIX sẽ giúp xử lý nhanh sự cố, lựa chọn phương án đo phù hợp và nâng cao hiệu quả công việc. RTK là công nghệ cực kỳ mạnh mẽ, nhưng để khai thác tối đa hiệu năng, cần có kiến thức chuyên môn về GNSS, tín hiệu vệ tinh và điều kiện vận hành thực tế.
