SLAM Là Gì? Ứng Dụng Công Nghệ Định Vị Và Lập Bản Đồ
SLAM – Định vị và lập bản đồ
SLAM (Simultaneous Localization and Mapping) là công nghệ cho phép thiết bị vừa xác định vị trí của chính nó, vừa xây dựng bản đồ môi trường xung quanh trong cùng một quá trình hoạt động.
Trong lĩnh vực khảo sát – trắc địa, SLAM được ứng dụng để:
- Quét và dựng bản đồ 2D/3D
- Thu thập dữ liệu không gian nhanh chóng
- Làm việc trong môi trường không có GPS
- Tăng tốc độ khảo sát công trình
Ban đầu, SLAM được phát triển trong ngành robot học vào cuối những năm 1980 nhằm giúp robot tự di chuyển trong môi trường chưa biết. Ngày nay, công nghệ này đã trở thành nền tảng của nhiều hệ thống khảo sát 3D hiện đại.
SLAM hoạt động như thế nào?
Hệ thống SLAM sử dụng dữ liệu từ nhiều cảm biến khác nhau:
- Camera
- LiDAR (cảm biến laser)
- IMU (cảm biến quán tính)
- GNSS (trong một số hệ thống lai)
Quy trình cơ bản gồm:
- Thu thập dữ liệu môi trường khi thiết bị di chuyển.
- Phân tích đặc trưng không gian (điểm, mặt phẳng, cạnh…).
- Ước tính quỹ đạo chuyển động.
- Cập nhật bản đồ theo thời gian thực.
- Hiệu chỉnh sai số tích lũy (drift).
Quá trình này diễn ra liên tục, giúp bản đồ ngày càng chính xác hơn khi dữ liệu được bổ sung.
Các loại công nghệ SLAM phổ biến
1. Camera SLAM
SLAM sử dụng dữ liệu từ camera để nhận diện đặc trưng hình ảnh và tính toán vị trí.
Ưu điểm:
- Chi phí thấp
- Thiết bị nhỏ gọn
- Phù hợp drone, AR/VR
Hạn chế:
- Phụ thuộc điều kiện ánh sáng
- Giảm độ chính xác trong môi trường ít đặc trưng
2. LiDAR SLAM
Sử dụng tia laser để đo khoảng cách đến vật thể xung quanh và dựng mô hình không gian 3D.
Ưu điểm:
- Độ chính xác cao
- Không phụ thuộc ánh sáng
- Ổn định trong môi trường phức tạp
Hạn chế:
- Chi phí đầu tư cao hơn
- Dữ liệu lớn, yêu cầu xử lý mạnh
Trong khảo sát trắc địa, LiDAR SLAM được sử dụng phổ biến hơn nhờ tính ổn định và độ chính xác vượt trội.
3. SLAM 2D và 3D
- 2D: Lập bản đồ mặt phẳng, thường dùng trong môi trường đơn giản.
- 3D: Dựng mô hình không gian ba chiều, phù hợp khảo sát công trình, nhà xưởng, hầm, khu đô thị.
4. Hybrid SLAM
Kết hợp nhiều cảm biến như LiDAR + Camera + IMU + GNSS RTK.
Ưu điểm:
- Tăng độ ổn định
- Giảm sai số trôi
Nhược điểm:
- Cấu hình phức tạp
- Chi phí cao
Ứng dụng SLAM trong khảo sát và đo đạc
Trong ngành trắc địa, công nghệ SLAM được ứng dụng rộng rãi trong:
Khảo sát công trình trong nhà
- Nhà xưởng, Trung tâm thương mại, Bệnh viện, Nhà cao tầng
Khảo sát hầm và tầng hầm
- Hầm kỹ thuật, Bãi đỗ xe ngầm, Đường hầm giao thông
Lập bản đồ 3D nhanh
- Kiểm kê tài sản, Scan hiện trạng công trình, Phục vụ BIM
Khu vực GPS yếu
- Môi trường đô thị dày đặc, Dưới tán cây rậm, Không gian kín
Ưu điểm nổi bật của SLAM trong đo đạc
- Tốc độ thu thập dữ liệu nhanh không cần đặt trạm cố định như toàn đạc, không cần dừng từng điểm như GNSS.
- Tính cơ động cao di chuyển liên tục vẫn ghi nhận dữ liệu.
- Hoạt động không phụ thuộc GPS đặc biệt phù hợp môi trường trong nhà.
- Tăng hiệu quả nhân lực giảm thời gian thi công, giảm chi phí đo đạc.
SLAM có thay thế máy GPS RTK và máy toàn đạc không?
Câu trả lời là: Không hoàn toàn. SLAM phù hợp cho:
- Scan nhanh hiện trạng
- Mô hình 3D
- Khu vực không có GPS
Trong khi đó:
- Máy GPS RTK vẫn tối ưu cho đo ngoài trời diện rộng
- Máy toàn đạc điện tử vẫn cần cho công tác yêu cầu độ chính xác mm
Giải pháp tối ưu trong nhiều dự án hiện nay là kết hợp SLAM với máy GNSS RTK để khống chế tọa độ tuyệt đối.
Khi nào nên sử dụng công nghệ SLAM?
Bạn nên cân nhắc khi:
- Cần khảo sát không gian phức tạp
- Muốn rút ngắn thời gian đo đạc
- Làm việc trong môi trường trong nhà
- Yêu cầu mô hình 3D nhanh phục vụ thiết kế
Các loại máy quét laser 3D cầm tay di động ứng dụng SLAM
- XGRIDS Lixel Kity K1
- XGRIDS Lixel L2 Pro
- CHCNAV RS10
- CHCNAV RS30
- FARO Orbis
- FARO Blink

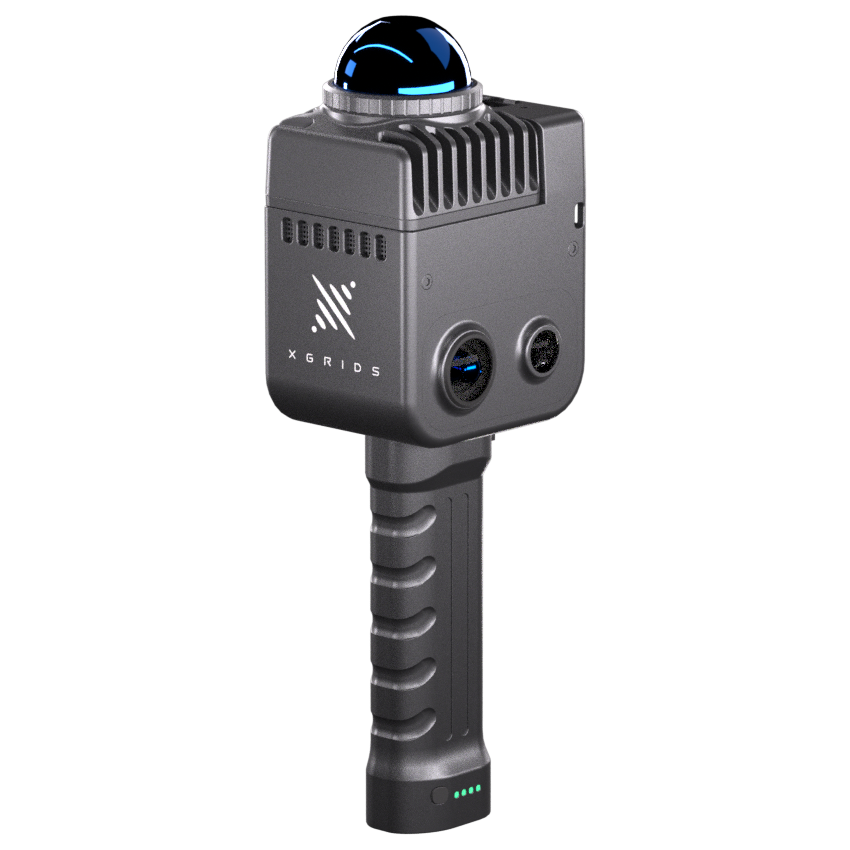

XGRIDS Lixel Kity K1
XGRIDS Lixel Kity K1 là thiết bị quét LiDAR SLAM cầm tay thiết kế nhỏ gọn, hướng đến nhu cầu thu thập dữ liệu 3D nhanh trong nhiều điều kiện khác nhau. Máy XGRIDS Lixel Kity K1 cho phép ghi nhận đám mây điểm màu theo thời gian thực trong quá trình di chuyển.
Nhờ tính cơ động cao, XGRIDS Lixel Kity K1 phù hợp cho:
- Khảo sát hiện trạng trong nhà
- Kiểm kê tài sản
- Quét không gian công trình vừa và nhỏ
- Ứng dụng trong cả môi trường ngoài trời
Thiết bị đặc biệt phù hợp khi cần thu thập dữ liệu nhanh mà không cần thiết lập hệ thống cố định.

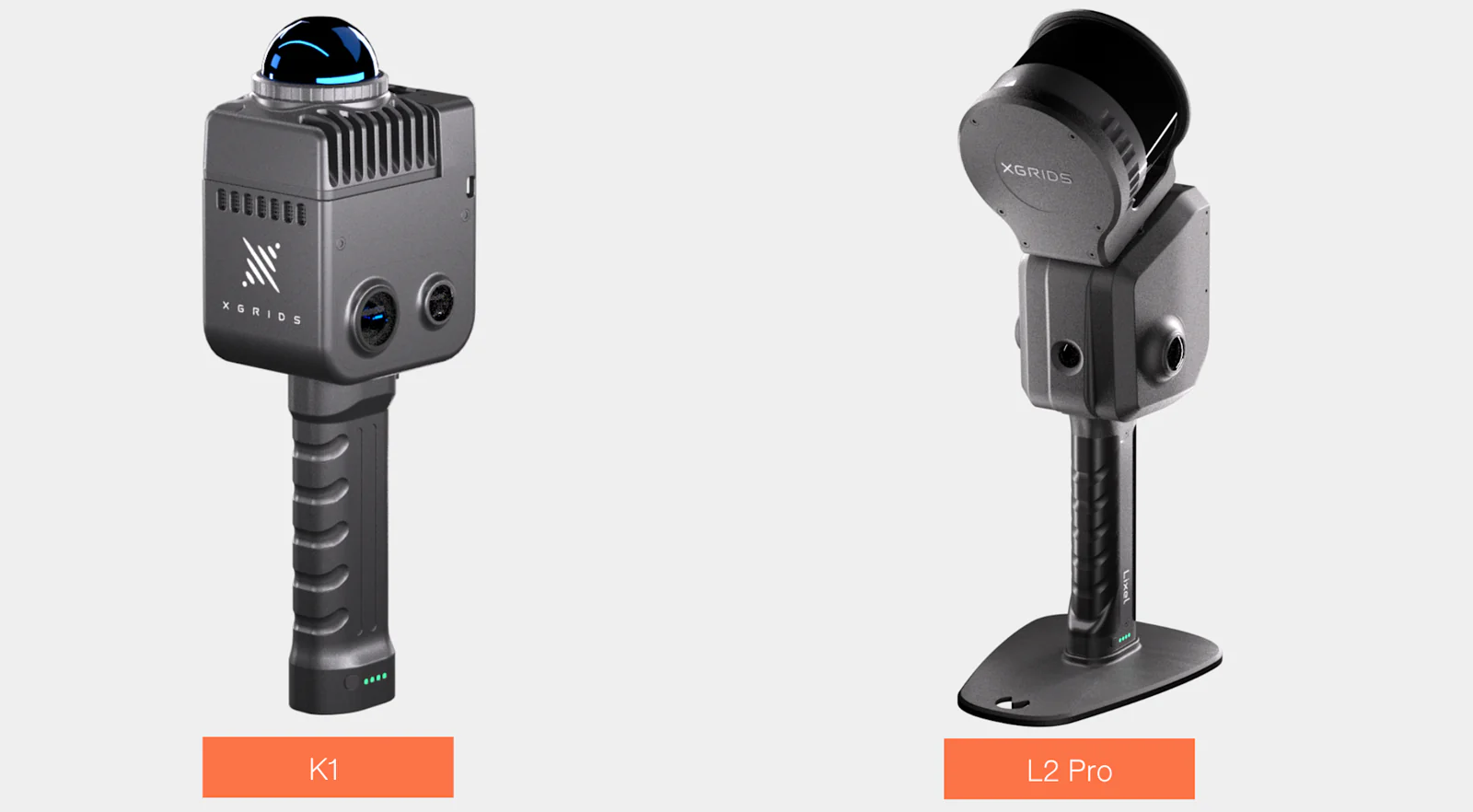

XGRIDS Lixel L2 Pro
XGRIDS Lixel L2 Pro là thiết bị quét LiDAR SLAM cầm tay phiên bản hiệu suất cao hơn, được thiết kế cho các khu vực rộng và yêu cầu mật độ điểm lớn.
XGRIDS Lixel L2 Pro kết hợp:
- Tầm quét xa
- Khả năng ghi nhận đám mây điểm dày đặc
- Tốc độ thu thập dữ liệu nhanh tại hiện trường
L2 Pro phù hợp cho:
- Nhà xưởng diện tích lớn
- Khu công nghiệp
- Khảo sát hạ tầng
- Dựng mô hình 3D quy mô lớn

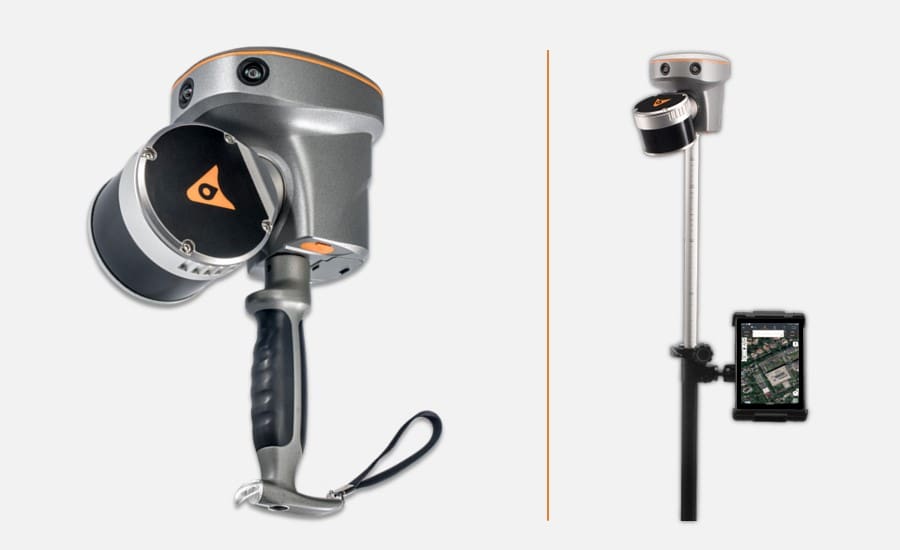

CHCNAV RS10 & CHCNAV RS30
CHCNAV RS10 và RS30 là dòng máy quét SLAM cầm tay tích hợp GNSS RTK. Điểm nổi bật của hai thiết bị này là khả năng gán tọa độ địa lý trực tiếp vào dữ liệu quét.
Nhờ tích hợp RTK, CHCNAV RS10 và RS30 có thể:
- Thu thập dữ liệu 3D trong nhà và ngoài trời
- Đồng bộ dữ liệu với hệ tọa độ quốc gia
- Giảm thời gian xử lý hậu kỳ
Phù hợp cho các dự án cần dữ liệu có tính địa lý chính xác cao.
FARO Orbis & FARO Orbis Premium
Dòng FARO Orbis là hệ thống quét laser di động phục vụ khảo sát chuyên nghiệp trong xây dựng và công nghiệp.
Thiết bị cho phép:
- Quét 3D độ phân giải cao khi đang di chuyển
- Thu thập dữ liệu trong không gian phức tạp
- Tích hợp vào quy trình làm việc BIM và quản lý công trình
Orbis phù hợp cho môi trường trong nhà lẫn ngoài trời có cấu trúc phức tạp.
FARO Blink
FARO Blink là thiết bị quét laser hình ảnh thiết kế theo hướng đơn giản hóa thao tác. Máy cho phép ghi dữ liệu tự động chỉ với một thao tác kích hoạt.
Thiết bị tạo ra:
- Đám mây điểm màu
- Hình ảnh toàn cảnh 360°
Phù hợp cho các công việc:
- Ghi nhận hiện trạng nhanh
- Khảo sát không gian nhỏ
- Lập hồ sơ tài sản
SLAM là một trong những công nghệ quan trọng nhất trong khảo sát không gian hiện đại. Với khả năng vừa định vị vừa lập bản đồ đồng thời, mang lại giải pháp linh hoạt, nhanh chóng và hiệu quả cho các dự án đo đạc công trình, hạ tầng và lập bản đồ 3D, drone đến khảo sát trắc địa chuyên nghiệp.
Việc lựa chọn loại SLAM phù hợp (vSLAM, LiDAR hay hệ lai) cần dựa trên:
- Điều kiện môi trường
- Yêu cầu độ chính xác
- Ngân sách đầu tư quy mô dự án
- Mục đích sử dụng xử lý dữ liệu
