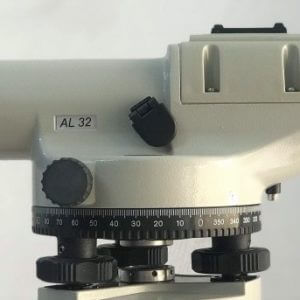

Máy thuỷ bình Pentax AL-32 nhỏ gọn chắc chắn bền bỉ, tự động điều quang, với độ phóng đại lớn, độ chính xác cao, ít sai số trong mọi điều kiện thời tiết. Pentax AL-32 có cụm con lắc với 4 dây treo sợi hợp kim siêu bền tự động cân bằng nhanh và chính xác cao. Độ ổn định của máy thủy bình Pentax AL-32 đã được kiểm chứng sự chính xác
Tổng quan máy thủy bình PENTAX AL-32
Máy thuỷ bình Pentax AL-32X cho kết quả đo chính xác và độ ổn định cao nhất. Kích thước Pentax AL-32 (dài x rộng x cao) 200 x 135 x 140 mm. Kiểu dáng thon gọn, cân nặng chỉ 1,6kg, lớp vỏ máy kim loại sơn màu trắng sữa chống bám bụi. Vòng chia độ được thiết kế nộ thiên giúp đo góc dễ dàng. Khung máy thuỷ bình Pentax AL-32 được làm từ thép giúp chống va đập tốt hơn. Phần bên ngoài lớp hợp kim thép định hình giúp bảo vệ máy tốt hơn
- Thiết kế Pentax AL-32 nhỏ gọn, với trọng lượng chỉ 1,6kg. Dễ dàng vận chuyển giữa các vị trí ngoài thực địa
- Khung máy Pentax AL-32 bằng thép không gỉ, thiết kế chắc chắn, chịu được va đập tốt hơn
- Chắc chắn cứng cáp bền cao, Ổn định đáng tin cậy, Hình ảnh rõ ràng, thao tác dễ dàng, chống bụi, nước tốt: IPX6
- Được trang bị thêm hệ thống Hãm Rung bảo vệ cụm con lắc khi di chuyển.
Ống kính máy thủy bình Pentax AL-32 đạt chuẩn 38mm, độ phóng đại 32x. Sai số tiêu chuẩn Pentax AL-32 là: 1,0mm/1km đo lặp. Khoảng cách lấy nét tối thiểu: 0,3m. Trọng lượng chỉ với 1,6kg di chuyển thuận tiện
Pentax AL-32 trang bị hệ thống hãm rung giúp bảo vệ cụm con lắc khi di chuyển. Núm vi động trái – phải hai bên, xoay vô cực giúp đo dễ dàng bắt mục tiêu.
Cụm con lắc máy thủy bình Pentax AL-32 thiết kế vô cùng tinh xảo. Kính lấy sáng được gắn chặt bởi bốn dây treo sợi hợp kim. Hệ thống giảm xóc từ tính được tinh chỉnh nhanh chóng cân bằng và ổn định đường ngắm khi làm việc gần thiết bị nặng hoặc đường đông
Tính năng máy thủy bình Pentax AL-32
- Áp dụng cho Cấp độ đo lường Quốc gia dự án xây dựng
- Cài đặt quy mô lớn
- X-typeThread bộ điều tiết khí áp dụng cho Cảm biến nghiêng
- Hệ thống kính thiên văn giúp hình ảnh rõ ràng hơn, dễ dàng làm việc thời tiết kém
- Supershake-risist, thiết kế chống nước để thích ứng với tất cả điều kiện đo lường.
- Ống kính Pentax AL-32 được thiết kế đặc biệt chuẩn JIS Class 4 tăng độ nét và tăng khă năng lấy sáng
- Độ chính xác cao: phù hợp cho mọi địa hình
- Cụm con lắc với 4 dây treo sợi hợp kim siêu bền giúp tăng độ ổn định cho máy.
- Vòng chia bàn độ thiết kế lộ thiên, xoay tự do giúp việc đo góc dễ dàng
- Núm vi động trái – phải thiết kế hai bên, xoay vô cực dễ dàng bắt mục tiêu.
- Kính vuông góc tùy chỉnh góc độ giúp quan sát thủy tròn thuận tiện hơn
Ứng dụng máy thuỷ bình Pentax AL-32 cho các công trình
- Đo chuyền dẫn mốc phục vụ các công trình cầu đường, khoảng cách mốc cần dẫn cách xa công trình.
- Đo thi công chính xác như: làm hố móng nhà cao tầng, lấy cao độ các trụ cầu, thiết kế hệ thống kênh mương thuỷ lợi…
- Đo khôi phục hiện trạng công trình kiến trúc cổ, giúp phục dựng nguyên trạng giá trị công trình.
- Đo lập lưới đường truyền các tuyến đường cao tốc, tuyến cáp quang…
- Đo dịch chuyển vị của toà tháp đôi, các trụ cầu, đường ray …
Thông số kỹ thuật máy thuỷ bình Pentax AL-32
Thông số kỹ thuật | Pentax AL-24 | Pentax AL-27 | Pentax AL-32 | Pentax AL-32S |
Ống kính | ||||
Hình ảnh | Ảnh thuận | |||
Độ phóng đại ống kính | 24X | 27X | 32X | |
Đường kính kính vật | 36mm | 40mm | 45mm | |
Trường nhìn | 1°26’ | 1°20’ | ||
Khoảng cách đọc nhỏ nhất | 0.3m | 0.5m | ||
Hệ số K | 1:100 | |||
Hệ số nhìn xa | 0 | |||
Con lắc tự động | ||||
Phạm vi làm việc | ± 12’ | |||
Độ chính xác lắp đặt | ± 0.5” | ± 0.3” | ||
Độ chính xác (Bình thường) | ± 2.0mm | ± 1.5mm | ± 0.8mm | |
Độ chính xác (Với micrometer) | ± 0.4 mm | |||
Độ nhạy bọt thủy | 8’/2mm | |||
Bàn độ ngang | ||||
Bàn độ nằm ngang | Metal | Thủy tinh | ||
Đường kính bàn độ ngang | 96mm | 88mm | ||
Khoảng chia | 1o(360o) / 1G (400G) | 10’/10c | ||
Khoảng ước lượng | 0.1o/ 0.1G | 1’/1c | ||
Bọt thủy được cố định bằng | 3 ốc vít | |||
Môi trường nhiệt độ | ||||
Tiêu chuẩn | ISO 9001 & 14001 | |||
Chống nước & bụi | IPX6 | |||
Làm việc | – 20°¸ 50° | |||
Bảo quản | – 40°¸ 70° | |||
Kích thước & trọng lượng | ||||
Kích thước | 219(L) x 147(W) x 133(H) mm | 219(L) x 147(W) x 137(H) mm | ||
Trọng lượng | 1,6kg | 1,6Kg | 1,6Kg |
Máy thủy bình Pentax AL series có các loại model sau:
- Pentax AL-32 với độ phóng đại 32x
- Penatx AL-28 với độ phóng đại 28x
- Pentax AL-24 với độ phóng đại 24x
Model: máy thủy bình Pentax AL-32 + Nhà sản xuất: hãng Pentax
Cam kết chính sách bán máy thủy bình
- Giao hàng hỗ trợ công nghệ kỹ thuật miễn phí tận nơi công trình
- Kiểm nghiệm, hiệu chuẩn miễn phí trong suốt thời gian bảo hành
- Vẫn được hưởng những dịch vụ sữa chữa ưu đãi khi hết bảo hành
- Đổi trả hàng lỗi trong 1 tháng do nhà sản xuất
- Hàng chính hãng bảo hành 1 năm, ưu đãi thêm 1 năm
