Hướng dẫn sử dụng Survey Master cho máy đo RTK Comnav T300

Ứng Dụng phần mềm Android Survey Master Được Phát Triển Bởi ComNav Technology Ltd. Phiên Bản Hiện Tại Là 2.7.10.210727 được Phát Hành Vào 2021-08-16. Theo Google Play Survey Master Đạt Hơn 100 Nghìn Lượt Cài Đặt. Survey Master hiện Có 596 Xếp Hạng Với Giá Trị Xếp Hạng là 4.2

Với Survey Master bạn có thể khảo sát / Auto, tĩnh và PPK; chỉnh sửa và điểm / dòng. Ngoài ra ứng dụng Survey Master này cung cấp một cách thuận tiện để nhập / xuất khảo sát tập tin dữ liệu, hỗ trợ các định dạng dữ liệu: TXT, CSV và AutoCAD DXF. Hãy thử Survey Master miễn phí ngay bây giờ!

Lưu ý: Hãy nhớ bật Bluetooth trên điện thoại của bạn, để Comnav T300 nhận có thể kết nối thành công.

LÀM THẾ NÀO SURVEY MASTER HOẠT ĐỘNG

1) Tạo một dự án khảo sát mới với máy RTK
2) Quản lý hệ thống dữ kiện
3) Kết nối với Comnav T300 GNSS thu qua Bluetooth
4) Khảo sát GNSS (thu thập dữ liệu Field)
5) các tập tin dữ liệu đầu ra

Survey Master cho máy đo RTK Comnav T300

Hướng dẫn sử dụng Survey Master với RTK Comnav T300

1. Khởi động đầu máy GPS

Để khởi động đầu máy đo RTK GNSS Comnav T300, mình bấm giữ phím nguồn trên đầu máy T300, đến khi đèn báo sáng.
Trên màn hình sổ tay, chọn Survey Master để khởi động phần mềm

Survey Master cho máy đo RTK Comnav T300

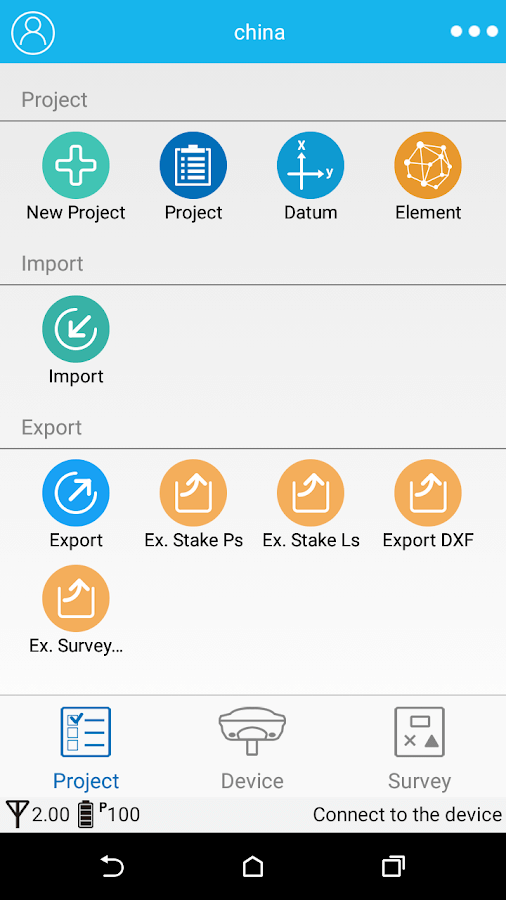

Phần mềm Survey Master có 3 giao diện gồm 4 trang: Project, Device, Survey, Tool.

Khai báo công việc

Tại Menu Project, chọn Create, xuất hiện bảng hội thoại, tại ô Project nhập tên công việc. Sau đó ấn Ok.

Survey Master cho máy đo RTK Comnav T300

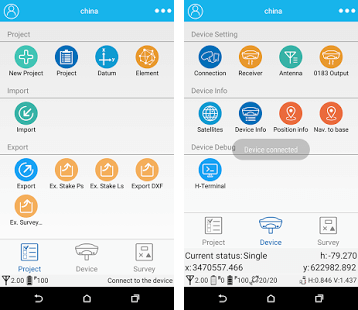

Kết nối sổ tay phần mềm Survey Master với đầu máy thu GPS

Tại trang Device > Connection. Khi hiện trang mới, tại dòng Target device, > Click to select a drevice, bấm Find device dò tìm đầu máy thu GPS. Khi tìm thấy chọn đầu máy sau đó bấm Connect

Đăng nhập vào trạm Cors cục đo đạc bản đồ

Tại trang Device,> Rover. Khi xuất hiện hội thoại, bấm giữ vào Corscuc,  > Modify.
Xuất hiện hội thoại mới, tại dòng Datalink Type, bấm chọn PDA CORS, xuất hiện bảng thông số.
Tại dòng Protocolchọn Cors. Tiến hành nhập tài khoản do cục đo đạc bản đồ cung cấp . Tại dòng Source List bấm (↓) để load trạm tại khu vực đo.

Chương trình đo khảo sát (Topo Survey)

Tại trang Survey, > Topo Survey, bấm vào biểu tượng đo để tiến hành đo chi tiết

Chương trình đo  Detail Suvey

Tại màn hình Survey, > Detail Survey xuất hiện bảng hội thoại, Ta nhập tên điểm, mã code, chiều cao sào tương ứng và bấm biểu tượng đo.
Ở đây là chỉ có thể theo dõi toạ độ Rover mà không xem được giao diện đồ hoạ trực quan như chương trình đo khảo sát (Topo Survey).

Tại màn hình Survey, > Stake Point. Giao diện tiến hành nhập toạ độ điểm cần định vị.

Có 2 cách nhập toạ độ điểm cần định vị:

Cách 1: nhập trực tiếp: Tại giao diện Stake Point, > Add, ở bảng hội thoại, ta nhập tọa độ X,Y,H của điểm cần định vị, > Ok

Cách 2: Nhập toạ độ từ file số liệu đã có: Tại giao diện Stake Point, > …, > Import, xuất hiện giao diện Import, > Click tại dòng file tìm tới nơi lưu trữ tệp số liệu,> Ok. Xuất hiện bảng toạ độ các điểm cần định vị, bấm chọn vào điểm cần định vị chọ Stake và theo chỉ dẫn trên sổ tay

Xuất tọa độ và trút số liệu

Tại Project, > Export, xuất hiện trang mới, tại dòng Data type > chọn .CSV (Name, N, E,Z,Code), > Confirm, xuất hiện hội thoại, > Ok, > Share, chọn ứng dụng và số liệu đo sẽ được chia sẻ lên ứng dụng đó

Hãy liên hệ với Chúng tôi qua điện thoại,Zalo Facebook, Email. Nếu Bạn ở xa và gặp sự cố với thiết bị máy RTK Comnav của mình hoặc không biết cách thiết lập nó? Chúng tôi có thể giúp bạn qua Teamview!
