Hướng dẫn sử dụng máy GNSS RTK Meridian M20

Cảm ơn bạn đã tin dùng máy GNSS RTK Meridian M20. Phần hướng dẫn này nhằm giúp bạn hiểu rõ hơn về cách sử dụng máy RTK Meridian và khai thác tối đa hiệu quả của sản phẩm RTK M20

Để sử dụng tốt các sản phẩm thuộc dòng máy GNSS RTK Meridian M20, chúng tôi khuyến nghị bạn đọc kỹ toàn bộ hướng dẫn sử dụng trước khi vận hành. Nếu bạn mới làm quen với thiết bị, vui lòng tham khảo thêm thông tin tại: https://www.meridiangnss.com

Nếu bạn gặp bất kỳ khó khăn hoặc thắc mắc nào trong quá trình sử dụng máy Meridian, vui lòng liên hệ bộ phận kỹ thuật chúng tôi để được hỗ trợ nhanh chóng và chính xác

Chi tiết bộ phận máy GNSS RTK Meridian M20

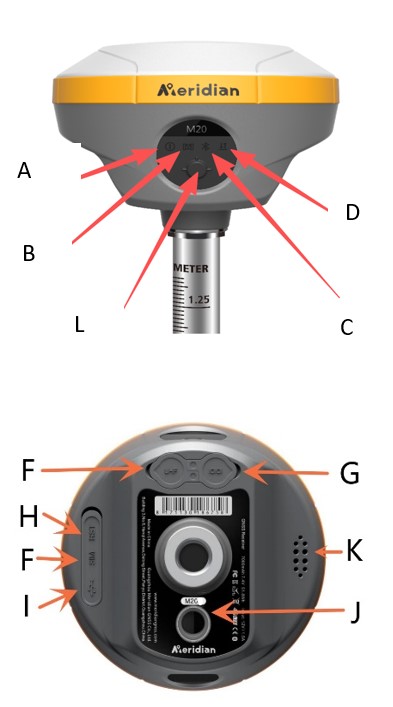

Cấu tạo máy RTK Meridian M20

A. Đèn nguồn B. Đèn vệ tinh C. Đèn Bluetooth D. Đèn dữ liệu E. Đèn flash NFC F. Cổng UHF G. Cổng LEMO 5 chân H. Khe cắm thẻ SIM I. Cổng sạc Type-C J. Camera AR K. Loa L. Nút nguồn

Hướng dẫn sử dụng máy GNSS RTK Meridian M20

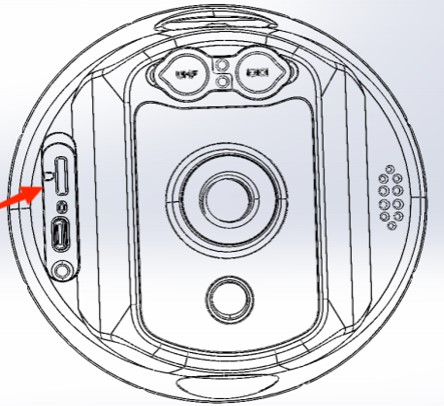

Cài đặt thẻ SIM RTK Meridian M20

1. Mở nắp chặn khe thẻ
2. Lắp thẻ SIM theo hướng dẫn (mặt chip thẻ SIM hướng về phía thân máy, khía hướng về phía đầu thu)
3. Thẻ, nắp có chống bụi

Các nút và đèn báo máy RTK Meridian M20

Nút	Chức năng	Sự miêu tả
	Bật/tắt nguồn	Nhấn và giữ để bật/tắt nguồn
	Đèn báo liên kết dữ liệu	Đèn nhấp nháy liên tục: Thiết bị đang nhận dữ liệu vi sai; trạm gốc đã truyền dữ liệu thành công; chế độ đo tĩnh hoạt động và thu dữ liệu bình thường. Đèn sáng liên tục: Lượng dữ liệu hiệu chỉnh nhận vào quá lớn hoặc có độ trễ cao (dao động từ 1–5 giây). Đèn tắt: Không nhận được dữ liệu hiệu chỉnh; trạm gốc chưa hoạt động hoặc chưa truyền dữ liệu; chế độ đo tĩnh không thể thu thập dữ liệu.
	Đèn vệ tinh	Rover/trạm gốc: Ở trạng thái định vị, đèn tín hiệu vệ tinh sẽ nhấp nháy theo số lần tương ứng với số vệ tinh đang nhận được, lặp lại một chu kỳ nhấp nháy mỗi 10s
	Đèn Bluetooth	Khi Bluetooth được kết nối với máy chủ, đèn sẽ sáng liên tục; khi Bluetooth không được kết nối, đèn sẽ tắt.
	Đèn nguồn	Trạng thái pin trong quá trình hoạt động Trong chế độ làm việc bình thường, đèn báo pin mức dung lượng > 50%: Đèn đỏ sáng liên tục 40% – 50%: Đèn đỏ nháy 1 lần mỗi 5s 30% – 40%: Đèn đỏ nháy 1 lần mỗi 4s 20% – 30%: Đèn đỏ nháy 1 lần mỗi 3s 10% – 20%: Đèn đỏ nháy 1 lần mỗi 2s 0% – 10%: Đèn đỏ nháy 1 lần mỗi 1s 2) Trạng thái sạc khi thiết bị tắt nguồn Khi pin chưa đầy, đèn xanh nháy 1 lần mỗi 1s Khi pin đã sạc đầy, đèn xanh sáng liên tục 3) Trạng thái sạc khi thiết bị đang bật nguồn Khi pin chưa đầy, đèn đỏ và vàng nháy luân phiên Khi pin đã sạc đầy, đèn vàng sáng liên tục

Còi báo động máy RTK Meridian M20

• Bật/tắt máy thu: còi kêu 1 tiếng khi bật, 2 tiếng khi tắt.
• Mã đăng ký hết hạn: còi liên tục nhắc nhở.
• Chuyển đổi chế độ máy thu: còi kêu 1 tiếng báo thành công.
• Chế độ tĩnh & PDOP không đạt: còi kêu 1 tiếng mỗi 10 giây.
• Bluetooth tay cầm: còi kêu 1 tiếng khi kết nối hoặc ngắt kết nối.

Bật/Tắt nguồn máy RTK Meridian M20

1) Bật nguồn

Nhấn và giữ nút nguồn máy RTK Meridian M20 cho đến khi nghe tiếng còi, sau đó thả tay. Thiết bị sẽ bắt đầu khởi động, đèn bảng điều khiển nhấp nháy và máy thu hoạt động.

2) Tắt nguồn

Nhấn và giữ nút nguồn máy RTK Meridian M20 cho đến 2–3 giây. Còi sẽ phát hai tiếng báo tắt nguồn, toàn bộ đèn trên bảng điều khiển tắt và thiết bị ngừng hoạt động.

3) Tắt nguồn cưỡng bức

Nếu thiết bị máy RTK Meridian M20 bị treo hoặc không thể tắt theo cách thông thường, nhấn nút RESET để tắt cưỡng bức.

Sạc máy GPS RTK Meridian M20

• Khi thiết bị tắt: đèn xanh nhấp nháy 1 lần/giây trong suốt quá trình sạc và sẽ luôn sáng khi sạc đầy.
• Khi thiết bị bật: đèn đỏ luôn sáng khi đang sạc, đèn xanh nhấp nháy 1 lần/giây, và khi sạc đầy, đèn vàng sẽ luôn sáng.
• Máy RTK Meridian M20 hỗ trợ sạc nhanh 12V–1.5A. Sử dụng bộ sạc nhanh giúp rút ngắn thời gian sạc.

Lưu ý: Để đảm bảo an toàn, vui lòng dùng bộ chuyển đổi nguồn chính hãng đi kèm hoặc bộ chuyển đổi đạt chứng nhận 3C.

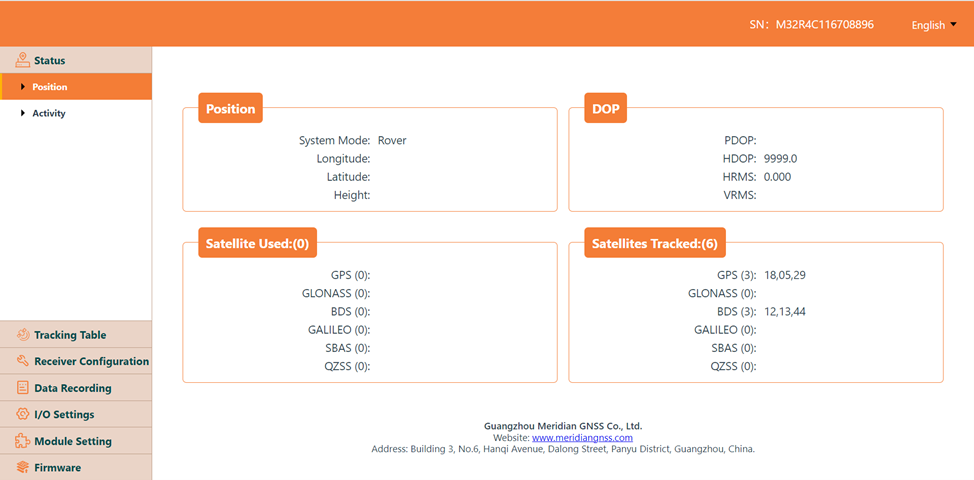

Giao diện WEB UI

Bộ thu RTK Meridian M20 hỗ trợ truy cập giao diện WEB nội bộ để xem thông tin thiết bị và cập nhật firmware. Điểm phát sóng WiFi của bộ thu được bật sẵn theo mặc định với tên WiFi là số SN của thiết bị.

Người dùng kết nối WiFi bằng điện thoại/máy tính bảng/PC, sau đó mở trình duyệt và nhập địa chỉ: 192.168.10.1 để truy cập giao diện quản lý của bộ thu
