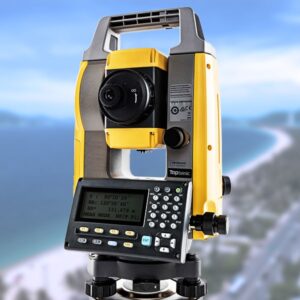

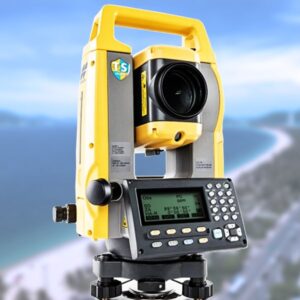

Máy Toàn Đạc Điện Tử Topcon GM-50 Series (GM-52, GM-55)

• 1 – Đo không gương 500m
• 2 – Hệ thống cân bằng điện tử
• 3 – Pin khỏe, thời gian làm việc tới 14 giờ
• 4 – Dọi tâm quang học hoặc laser
• 5 – Màn hình LCD với bàn phím đủ số/chữ
• 6 – Phím chức năng ưa thích Star-Key
• 7 – Khóa tiếp tuyến cố định góc
• 8 – Cổng USB 2.0 chống bụi/nước

Khối đo EDM hiện đại

• Đo không gương 500m
• Đo xa 4000m – độ chính xác 1.5 mm + 2 ppm
• Đo nhanh với chùm tia laser đỏ đồng trục

Hệ thống mã hóa góc hiện đại

• Hệ thống mã hóa góc IACS
• Độ chính xác góc 2″ (GM-52) và 5″ (GM-55)
• Bù nghiêng 2 trục, dải bù ±6′

Truyền trút dữ liệu dễ dàng

• Truyền dữ liệu qua cổng USB 2.0
• Hỗ trợ bộ nhớ ngoài 32GB
• Tương thích với mọi thiết bị trắc địa

Chống chịu tốt với môi trường

• Được cấp mã bảo mật IP66 bởi IEC
• Chống bụi 100%
• Chống nước phun từ vòi 12.5m từ mọi góc

• Đo các điểm không đặt được gương
• Đo tọa độ 3D
• Đo giao hội các điểm
• Bố trí điểm ra thực địa
• Khảo sát địa hình

• Tìm điểm khuất
• Tìm đường thẳng khuyết thiếu
• Tính toán diện tích, khối lượng
• Ứng dụng giao thông
• Đo chuyển trục tọa độ

Thông số ống kính

• Độ phóng đại: 30X
• Độ phân giải: 2.5″
• Chiều dài ống kính: 171mm
• Ống ngắm sơ bộ: 45mm
• Ảnh: Thuận
• Trường nhìn: 1°30′
• Tiêu cự ngắn nhất: 1.3m
• Chiếu sáng chữ thập: 5 cấp

Đo góc

• Độ chính xác (ISO 17123-3:2001)
  • Topcon GM-52: 2″
  • Topcon GM-55: 5″
• Cảm biến bù nghiêng: 2 trục
• Dải bù: ±6′
• Bù chuẩn: Bật/Tắt

Đo cạnh

• Dải đo:
  • Đo không gương: 500m
  • Đo với tấm phản xạ RS90N-K: 300m
  • Đo với gương mini: 500m
  • Đo gương chuẩn: 4000m
• Độ chính xác:
  • Đo không gương/Đo với tấm phản xạ: (2 + 2ppm x D) mm
  • Đo với gương: (1.5 + 2ppm x D) mm
• Thời gian đo:
  • Đo chính xác: 0.9 giây
  • Đo thô: 0.6 giây
  • Đo đuổi: 0.4 giây

Giao diện

• Hệ điều hành: Linux
• Màn hình: LCD đen trắng 192 x 80 pixcel
• Chiếu sáng màn hình: Có
• Bàn phím: 28 phím có chiếu sáng
• Màn hình 2 bên:
  • Topcon GM-52: 2 bên
  • Topcon GM-55: 1 bên
• Bộ nhớ trong: 50.000 điểm
• Bộ nhớ ngoài: Có hỗ trợ, tối đa 32GB
• Cổng giao tiếp: RS-232C, USB 2.0

Thông số nguồn

• Loại Pin: Pin BDC46C sạc
• Thời gian hoạt động: 14 giờ

Thông số chung

• Laser dẫn hướng: Tia đỏ đồng trục
• Độ nhạy bọt thủy trong: 10’/2mm
• Dọi tâm quang học:
  • Độ phóng đại: 3X
  • Tiêu cự ngắn nhất: 0.5m
• Dọi tâm laser:
  • Tia laser đỏ: 635nm ± 10nm
  • Độ chính xác: <=1.0mm@1.3m
• Kích thước máy:
  • Topcon GM-52: 183 X 181 X 348 mm
  • Topcon GM-55: 183 X 174 X 348 mm

Môi trường hoạt động

• Chống bụi/nước: IP66
• Nhiệt độ hoạt động: Từ -20 đến 60 độ C
