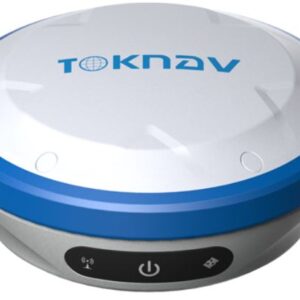

Máy GPS RTK Toknav T10 Pro

Máy GPS RTK Toknav T10 Pro với 1408 kênh giải pháp điều hướng thời gian thực với độ chính xác cao. Toknav T10 Pro ứng dụng đo đạc và định vị chuyên nghiệp trong các công trình, định vị địa lý chính xác, lĩnh vực nông nghiệp, xây dựng, khai thác mỏ và địa chất…

Tổng quan máy GPS RTK Toknav T10 Pro

Máy GPS RTK Toknav T10 Pro là máy thu GNSS đa chức năng hế hệ mới hỗ trợ đo bù nghiêng, tích hợp NFC, modem 4G, Bluetooth và WIFI và hệ điều hành Linux khả năng mở rộng chức năng tùy chỉnh theo nhu cầu. Toknav T10 Pro thiết kế hợp kim magiê nhỏ gọn khả năng chống chịu mưa, bụi, nhiệt độ nóng ẩm cao ở các môi trường khắc nghiệt và chịu được va đập từ độ cao 1.5m

• Hệ điều hành Linux + QualcommMDM9628 Cortex-A7

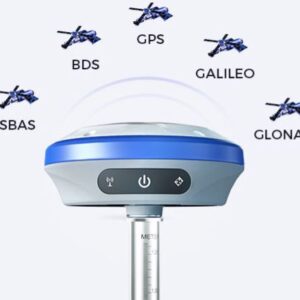

• Chòm sao vệ tinh BDS, GPS, GLONASS, Galileo, QZSS và IRNSS
• Định vị chính xác cm
• Công nghệ IMU đo bù nghiêng 60° và độ chính xác định vị < 2cm
• Kết nối linh hoạt hơn 4G, Radio, Bluetooth và WiFi
• Tích hợp pin lithium dung lượng cao
• Vỏ hợp kim magie chắc chắn, tiêu chuẩn IP68 về độ bền điều kiện thời tiết và môi trường

Tính năng máy GPS RTK Toknav T10 Pro

Máy GPS RTK Toknav T10 Pro công nghệ IMU 60°, với 1408 kênh, đa tần số và đa chòm sao, đảm bảo độ chính xác tín hiệu cao hiệu suất và ứng dụng thực tế cho việc khảo sát và đo đạc

• Rover trạm cors cục
• Rover radio ngoài
• Rover radio trong
• Rover + Base
• Đặt trạm đo tĩnh.
• Liên kết flycam UAV
• Liên kết máy đo sâu hồi âm
• Kết hợp rover với máy Rtk các hãng khác

Máy GPS RTK Toknav T10 Pro hỗ trợ nhiều chòm sao và tần số (GPS, GLONASS, BEIDOU, GALILEO, QZSS và IRNSS), cho phép đo độ chính xác và độ tin cậy cao hơn trong các môi trường và điều kiện khác nhau

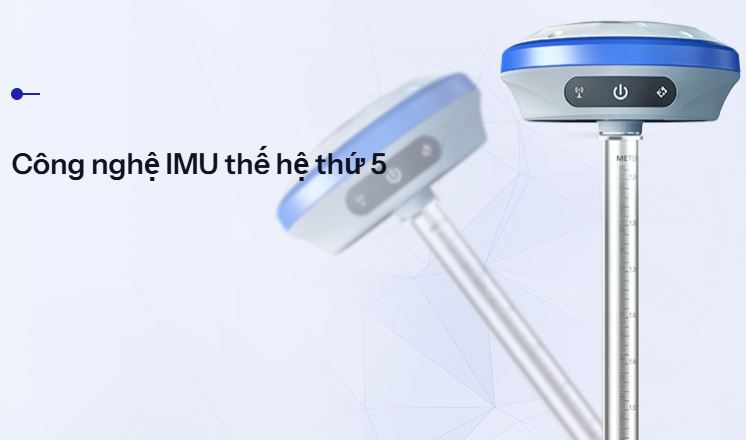

Tích hợp công nghệ IMU60 khởi tạo nhanh cung cấp độ chính xác và nhanh chóng

Máy GPS RTK Toknav T10 Pro có thiết kế hợp kim magiê nhẹ và bền phù hợp cho công việc địa hình thực địa

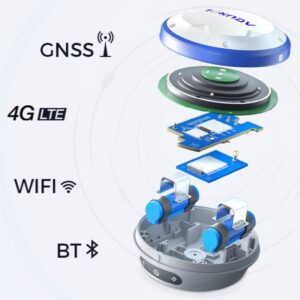

Bộ thu GNSS di động này có nhiều tính năng nâng cao khác nhau như đo độ nghiêng, NFC, modem 4G tích hợp, Bluetooth và WIFI thu thập và truyền dữ liệu một cách hiệu quả

Máy RTK GPS Toknav T10 Pro tích hợp pin Lithium dung lượng cao, làm việc liên tục hơn 16 giờ trong điều kiện hoạt động bình thường. Pin có tính năng bảo vệ quá dòng, quá áp, quá nhiệt hay ngắn mạch an toàn trong suốt quá trình sử dụng

Ứng dụng máy RTK Toknav T10 Pro trong đo địa hình và trắc địa

• Khảo sát địa hình lập bản đồ và quy hoạch đất đai
• Phép đo chính xác về hình dạng và kích thước của Trái đất
• Thiết kế cơ sở hạ tầng an toàn
• Lập kế hoạch quản lý tài nguyên thiên nhiên
• Quản lý nông nghiệp cây trồng
• Lâm nghiệp kiểm kê rừng

Thông số kỹ thuật máy GPS RTK Toknav T10 Pro

Với kênh 1408 thu được đầy đủ các tín hiệu vệ tinh GNSS:

• GPS: L1, L, L5
• GLONASS: L1, L2
• BDS: B1, B2, B3
• GALILEO: E1, E5a, E5b
• QZSS: L1, L2, L5
• SBAS: L1

Thời gian khởi tạo

• Thời gian khởi tạo nhanh: 15s
• Thời gian khởi tạo chậm: 60s
• Tỷ lệ định vị đầu ra: 1Hz – 20Hz
• Tín hiệu phản hồi: 1s
• Thời gian khởi tạo RTK: 10s
• Độ tin cậy khởi tạo > 99.9%
• Độ chính xác thời gian: 20ns

Đo tĩnh và đo động RTK

• Độ chính xác đo tĩnh (H: 2.5mm + 0.5 ppm RMS; V: 5mm + 0.5 ppm RMS)
• Độ chính xác đo động RTK:
• Đo base đơn (Single baseline < 30Km): Mặt bằng là 10mm + 1ppm RMS; Cao độ là 15mm + 1 ppm RMS.
• Độ chính xác khi kết nối trạm CORS (Network RTK): Mặt bằng là 8mm + 0.5ppm RMS; Cao độ là 15mm + 0.5ppm RMS.
• Độ chính xác đo bù nghiêng < 2cm

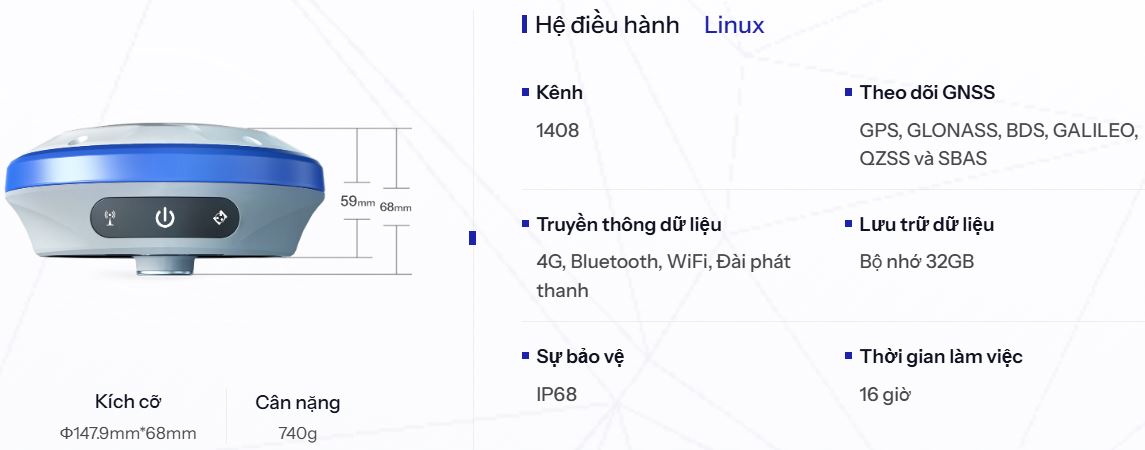

Kích thước: 100.5mm x 100.5mm x 72mm. Trọng lượng: 0.75kg. Nhiệt độ máy:

• Nhiệt độ hoạt động từ -20°C đến 60°C
• Khoảng nhiệt độ lưu kho từ -40°C đến 85°C
• Thân vỏ đạt tiêu chuẩn IP68
• Chịu lực rơi từ độ cao 1.5m
• Khả năng chống rung và độ bền MIL-STD-810G
• Chống ẩm: 100%
• Cảm biển bù nghiêng IMU từ 0° đến 60° (hỗ trợ khởi tạo 4D IMU 3s)
• Tính chính xác bù nghiêng < 2.5cm 30° và tỷ lệ 400Hz

Nguồn điện 9 – 24V đầu vào nguồn ngoài

• USB Type-C 5V/2A sạc nhanh.
• Dung lượng pin 3.7V, 9600mA với thời gian sử dụng pin khi đo rover 9h liên tục

Radio trong 410MHZ ~ 470MHZ. Kết nối Protocol: Trimtalk, Trimmk3, Transeot

• LTE FDD: B1/B3/B5/B8
• LTE-TDD:B38/B39/B40/B41
• TD-SCDMA: B34/B39
• WCDMA: B1/B8
• GSM: 900/1800MHZ
