Hướng dẫn sử dụng máy GNSS RTK Meridian M20L

Chào mừng bạn làm quen với bộ thu máy GNSS RTK Meridian M20L. Phần giới thiệu này mô tả cách hướng dẫn sử dụng máy GPS RTK. Để giúp bạn sử dụng sản phẩm dòng máy GNSS RTK Meridian tốt hơn, Meridian khuyên bạn nên đọc kỹ hướng dẫn sử dụng.

Bộ phận máy GNSS RTK Meridian M20L

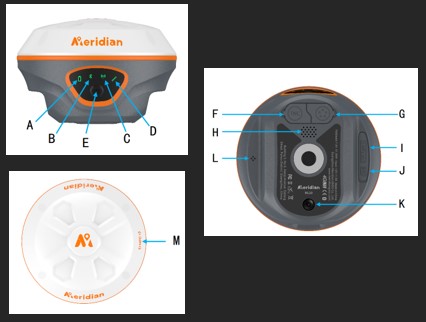

Mô tả bên ngoài máy GPS RTK Meridian M20L

Đèn nguồn Đèn Bluetooth Ánh sáng dữ liệu Đèn vệ tinh Nút bật nguồn Cổng ang-ten UHF Cổng LEMO năm chân Loa Cổng sạc Type-C Khe cắm thẻ SIM Máy ảnh AR Nhặt lên Đèn flash NFC

Cách sử dụng máy GPS RTK Meridian M20L

Cài đặt thẻ SIM

1. Mở nắp khe chắn Sim
2. Lắp thẻ SIM theo hướng dẫn (mặt chip thẻ SIM hướng về phía thân máy, khía hướng về phía đầu thu)
3. Thẻ, nắp có nút chống bụi

Nút	Chức năng	Sự miêu tả
	Bật/tắt nguồn	Nhấn và giữ để bật/tắt nguồn
	Đèn báo liên kết dữ liệu	Đèn nhấp nháy liên tục cho biết: thiết bị đã nhận dữ liệu hiệu chỉnh, trạm gốc hoạt động bình thường, và chế độ đo tĩnh đã khởi động thành công. Đèn không sáng nghĩa là: chưa nhận được dữ liệu hiệu chỉnh, trạm gốc chưa khởi động, hoặc chế độ đo tĩnh chưa thu được dữ liệu.
	Đèn vệ tinh	Rove / trạm gốc: Ở trạng thái định vị, vệ tinh nhấp nháy .
	Đèn Bluetooth	Khi Bluetooth được kết nối với máy chủ, nó luôn bật; khi Bluetooth không được kết nối với máy chủ, nó sẽ tắt.
	Đèn nguồn	1) Trong quá trình hoạt động bình thường, khi mức pin lớn hơn 50%, đèn đỏ luôn sáng; khi mức pin từ 40% ~ 50%, đèn đỏ nhấp nháy một lần sau mỗi 5 giây; khi mức pin từ 30% ~ 40%, đèn đỏ nhấp nháy một lần sau mỗi 4 giây; khi mức pin từ 20% ~ 30%, đèn đỏ nhấp nháy một lần sau mỗi 3 giây; khi mức pin từ 10% ~ 20%, đèn đỏ nhấp nháy một lần sau mỗi 2 giây; khi mức pin từ 0% ~ 10%, đèn đỏ nhấp nháy một lần sau mỗi 1 giây. 2) Khi sạc khi tắt nguồn, nếu pin chưa được sạc đầy, đèn đỏ luôn sáng; khi pin được sạc đầy, đèn xanh luôn sáng.

Loa

1. Khi nhấn nút bật máy GPS RTK Meridian M20L, loa sẽ phát ra âm thanh báo hiệu khởi động.
2. Nếu mã đăng ký hết hạn, loa vẫn sẽ tiếp tục phát ra âm thanh thông báo.
3. Khi chuyển đổi chế độ máy thu, loa phát ra một tiếng báo để xác nhận việc chuyển đổi thành công.
4. Loa Bluetooth cầm tay sẽ phát ra một tiếng khi kết nối với bộ thu và một tiếng khác khi ngắt kết nối.

Bật/tắt nguồn

• Bật nguồn

Nhấn và giữ nút nguồn cho đến khi loa phát ra âm thanh, sau đó thả ra. Thiết bị máy GPS RTK Meridian M20L sẽ khởi động, đèn bảng điều khiển sẽ nhấp nháy và thiết bị sẽ khởi động.

• Tắt nguồn

Nhấn và giữ nút nguồn trong 3-4 giây, toàn bộ đèn trên bảng điều khiển sẽ tắt và thiết bị sẽ tắt.

• Tắt máy bắt buộc

Khi máy GPS RTK Meridian M20L không tắt bình thường do lỗi bất ngờ, hãy nhấn nút nguồn để tắt thiết bị.

Sạc thiết bị

• Khi tắt máy GPS RTK Meridian M20L để sạc, nếu pin chưa được sạc đầy, đèn đỏ luôn sáng ,và khi sạc xong đèn xanh luôn sáng.
• Khi bật thiết bị để sạc, đèn đỏ luôn sáng và đèn vàng luôn sáng khi sạc xong.
• Máy chủ hỗ trợ sạc nhanh 12V1.5A. Sử dụng bộ sạc nhanh để sạc có thể rút ngắn thời gian sạc.

Lưu ý: Để đảm bảo an toàn cho máy GPS RTK Meridian M20L, vui lòng sử dụng bộ chuyển đổi tiêu chuẩn trong gói hoặc bộ chuyển đổi của thương hiệu đạt chứng nhận 3C để sạc cho máy chủ

Nếu bạn chưa quen với sản phẩm, vui lòng tham khảo https://www.meridiangnss.com
