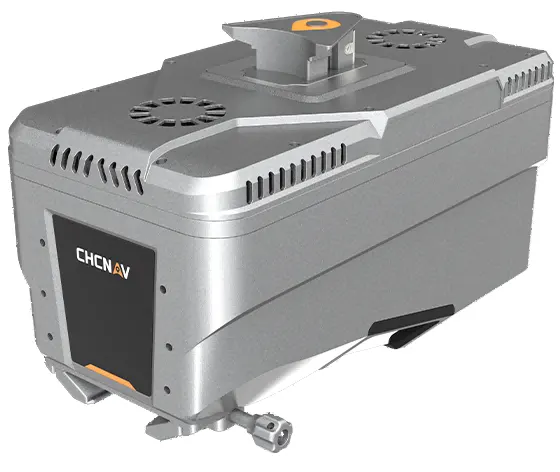

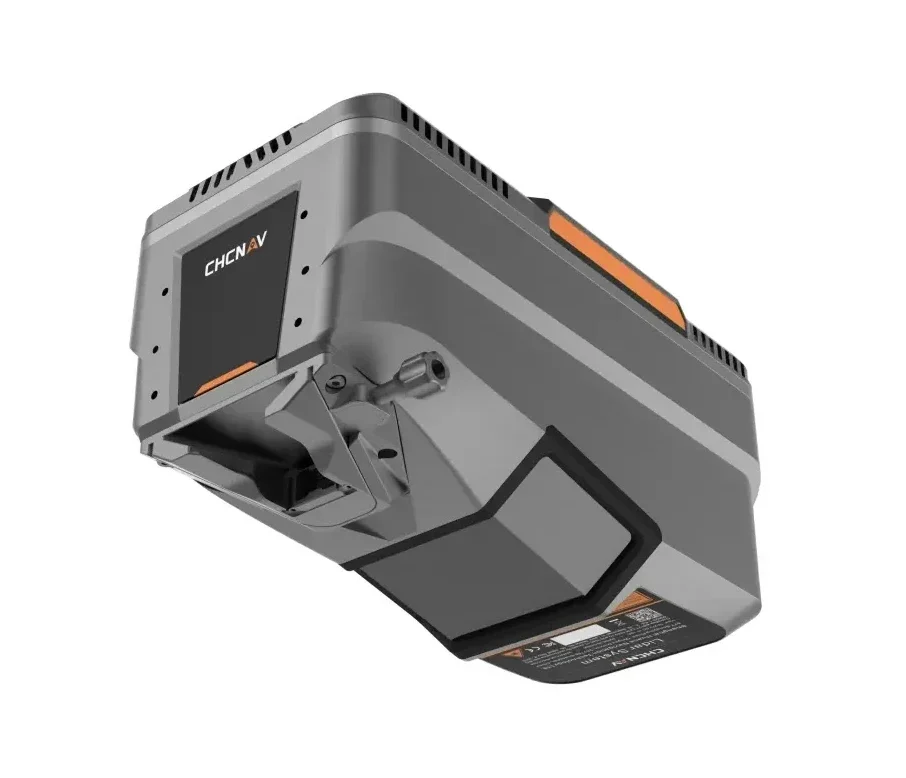

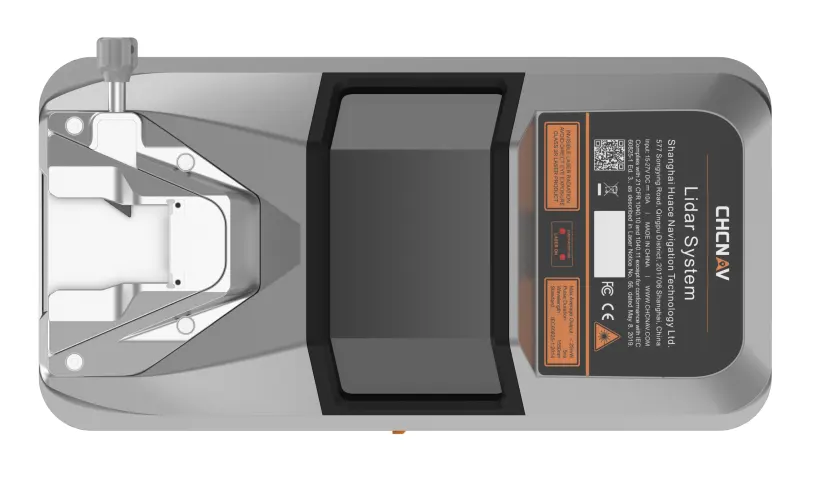

Camera Lidar CHCNAV AlphaAir 15

Camera Lidar CHCNAV AlphaAir 15 là giải pháp quét LiDAR hiệu suất cao với thiết kế nhỏ gọn, trọng lượng nhẹ, tối ưu cho các nhiệm vụ khảo sát và thu thập dữ liệu quy mô lớn. Được trang bị tầm quét lên đến 1.800m cùng khả năng phát tới 2 triệu xung laser mỗi giây, CHCNAV AlphaAir 15 mang lại dữ liệu điểm mây mật độ cao với độ chính xác vượt trội, đáp ứng hiệu quả các yêu cầu khắt khe trong lĩnh vực bản đồ và không gian địa lý.

Camera Lidar CHCNAV AlphaAir 15 đặc biệt phù hợp cho các ứng dụng như lập bản đồ hành lang tuyến, quy hoạch đô thị, khảo sát địa hình và phân tích thảm thực vật. Nhờ thiết kế linh hoạt và gọn nhẹ, CHCNAV AlphaAir 15 có thể dễ dàng tích hợp trên UAV RTK, máy bay không người lái flycam cỡ nhỏ và trực thăng, giúp mở rộng khả năng triển khai trong nhiều điều kiện vận hành khác nhau.

Tổng quan Camera Lidar CHCNAV AlphaAir 15

Camera Lidar CHCNAV AlphaAir 15 là LiDAR thế hệ mới do CHCNAV phát triển, nổi bật với hiệu suất quét vượt trội. Hệ thống kết hợp khả năng quét tầm xa, độ chính xác cao và tốc độ thu thập dữ liệu cực nhanh, đáp ứng hiệu quả các yêu cầu khảo sát và lập bản đồ chuyên sâu.

Camera Lidar CHCNAV AlphaAir 15 tối ưu cho các nhiệm vụ cần dữ liệu điểm mây mật độ cao nhằm tái tạo chính xác công trình, hạ tầng giao thông và địa hình phức tạp. Trong các dự án khảo sát diện rộng, đặc biệt tại khu vực đồi núi có độ chênh cao lớn, hệ thống vẫn duy trì khả năng thu nhận dữ liệu mặt đất ổn định và chính xác, kể cả tại các khu vực thung lũng sâu.

Với nhiều tùy chọn camera linh hoạt, Camera Lidar CHCNAV AlphaAir 15 dễ dàng đáp ứng đa dạng nhu cầu ứng dụng trong lĩnh vực đo đạc, bản đồ và không gian địa lý. Camera Lidar có thể tích hợp trên nhiều nền tảng máy bay không người láy UAV,  loại cỡ nhỏ và trực thăng, mang lại hiệu quả vận hành tối ưu cho mọi nhiệm vụ khảo sát trên không.

Tính năng ưu điểm Camera Lidar CHCNAV AlphaAir 15

Chất lượng dữ liệu cao
Công nghệ lăng kính nghiêng độc quyền của CHCNAV mang lại độ chính xác tuyến tính đến 15 mm ở khoảng cách 150 m. Với tốc độ quét 600 dòng/giây và 2 triệu xung laser mỗi giây, Camera Lidar CHCNAV AlphaAir 15 tạo ra dữ liệu điểm mây mật độ cao với độ chi tiết vượt trội.

Xuyên thấu thảm thực vật hiệu quả
Hỗ trợ tối đa 16 phản hồi mỗi xung laser cùng công nghệ xử lý đa mục tiêu tiên tiến, giúp tăng khả năng xuyên qua thảm thực vật và thu nhận nhiều điểm mặt đất hơn.

Tương thích đa nền tảng
Thiết kế nhỏ gọn chỉ 2,5 kg cùng giao diện Alphaport giúp Camera Lidar CHCNAV AlphaAir 15 dễ dàng tích hợp trên UAV, RPAS, máy bay flycam cỡ nhỏ hay trực thăng.

Khảo sát năng suất cao
Tầm quét tối đa 1.800 m và khả năng hoạt động ở độ cao tới 700m giúp Camera Lidar CHCNAV AlphaAir 15 lý tưởng cho khảo sát hành lang tuyến, đường điện, đường sắt, đường ống và lập bản đồ đô thị.

Hình ảnh độ phân giải cao
Hỗ trợ nhiều tùy chọn camera 45 MP, 61 MP và 130 MP, kết hợp dữ liệu điểm mây mật độ cao để tạo mô hình 3D và kết cấu chi tiết.

Hệ sinh thái toàn diện
Kết hợp ứng dụng SmartGo cùng bộ phần mềm CoPre và CoProcess, Camera Lidar CHCNAV AlphaAir 15 mang đến quy trình thu thập và xử lý dữ liệu nhanh chóng, hiệu quả.

• LiDAR độ chính xác cao: Độ chính xác tuyến tính lên đến 15 mm ở khoảng cách 150 m.
• Độ xuyên thấu mạnh: Hỗ trợ tối đa 16 lần phản hồi mỗi xung, nâng cao khả năng xuyên qua thảm thực vật dày.
• Tích hợp đa nền tảng: Tương thích linh hoạt với UAV, máy bay cánh cố định và trực thăng.
• Tùy chọn camera đa dạng: Hỗ trợ nhiều loại camera phục vụ khảo sát và lập bản đồ.

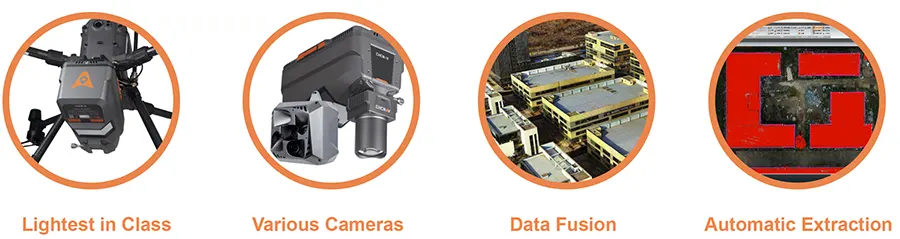

Những điểm đáng chú ý dòng Camera Lidar CHCNAV AlphaAir 15

Thiết kế siêu nhẹ
Chỉ 2,5 kg, Camera Lidar CHCNAV AlphaAir 15 là giải pháp LiDAR tối ưu cho các nền tảng UAV DJI.

Tích hợp camera linh hoạt
Hỗ trợ nhiều tùy chọn camera, cho phép thu thập RGB point cloud, DOM, DEM và mô hình 3D trong cùng một nhiệm vụ bay.

Xử lý dữ liệu hiệu quả
Dữ liệu điểm mây mật độ cao giúp xây dựng nhanh mô hình mesh và tái tạo mô hình 3D chân thực với CoPre.

Trích xuất đối tượng tự động
CoProcess hỗ trợ tự động nhận diện đường giao thông, mặt đường và công trình từ dữ liệu Camera Lidar CHCNAV AlphaAir 15

Thông số kỹ thuật Camera Lidar CHCNAV AlphaAir 15

CHCNAV AlphaAir 15	Thông số
Độ chính xác tuyệt đối (ngang)	2 – 5 cm RMS
Độ chính xác tuyệt đối (đứng)	2 – 5 cm RMS
Lắp đặt	Thiết kế tháo lắp nhanh, dễ dàng chuyển đổi giữa UAV, RPAS, máy bay cỡ nhỏ và trực thăng
Khối lượng thiết bị	2,5 kg
Kích thước	247 × 126 × 156 mm
Bộ nhớ lưu trữ	512 GB (1 TB)
Tốc độ sao chép dữ liệu	80 Mb/s
Hệ thống camera	Camera ngoài C5/C30 (hỗ trợ camera oblique hoặc bên thứ ba)
Hệ thống GNSS	GPS, GLONASS, Galileo, BeiDou đa tần; hỗ trợ SBAS và QZSS, băng tần L-Band
Tần số cập nhật IMU	600 Hz
Độ chính xác tư thế sau xử lý	0,005° RMS pitch/roll; 0,010° RMS
Độ chính xác vị trí sau xử lý	0,010 m RMS ngang; 0,020 m RMS
Độ phân giải camera	45 MP
Tiêu cự	21 mm / 35 mm
Kích thước cảm biến	36 × 24 mm (8184 × 5460)
Kích thước điểm ảnh	4,4 μm
Khoảng thời gian chụp tối thiểu	1s
Góc nhìn (FOV)	81,2° × 59,5° / 53,4° × 37,8°
Nhiệt độ hoạt động	-20°C đến +50°C
Nhiệt độ lưu trữ	-20°C đến +60°C
Chuẩn bảo vệ	IP64
Độ ẩm hoạt động	80%, không ngưng tụ
Điện áp đầu vào	DC 24 V (15 – 27 V)
Công suất tiêu thụ	60W
Phần mềm xử lý	CoPre & CoProcess: sao chép dữ liệu, xử lý POS, tạo point cloud, hiệu chỉnh strip & GCP, lọc nhiễu, tạo DOM và mô hình 3D
Module hỗ trợ	Địa hình, đường bộ, tính thể tích, trích xuất đường và công trình
Phân loại laser	Class 1
Tần số lặp xung laser (PRR)	100 kHz – 2 MHz
Tầm quét tối đa (@ρ > 20%)	272 – 900m
Tầm quét tối đa (@ρ > 80%)	500 – 1800m
Độ cao bay tối đa AGL (@ρ > 20%)	200 – 700m
Góc phân kỳ laser	0,032°
Khoảng cách đo tối thiểu	5 m
Độ chính xác	15mm (1σ @ 150 m)
Độ lặp lại	5mm (1σ @ 150 m)
Khả năng Multi-Period	Tối đa 7 vùng
Góc quét	75°
Cơ chế quét	Gương quay
Tốc độ đo tối đa	2.000.000 điểm/s
Tốc độ quét	50 – 600 lần quét/s
Dạng sóng	Full waveform
