Hướng dẫn máy quét Lidar 3D Meridian ML1

Máy quét lidar 3D cầm tay ML1 của hãng Meridian GNSS tích hợp lidar có độ chính xác cao, camera góc rộng, khảo sát và lập bản đồ và mô-đun RTK cho hình ảnh sắc nét kết hợp với thuật toán đám mây điểm thu được dữ liệu chính xác nhanh chóng.  Meridian ML1 dùng trong thiết kế kiến ​​trúc, xây dựng hoặc khảo sát 3D thực tế..

Hướng dẫn sử dụng máy quét Lidar 3D Meridian ML1

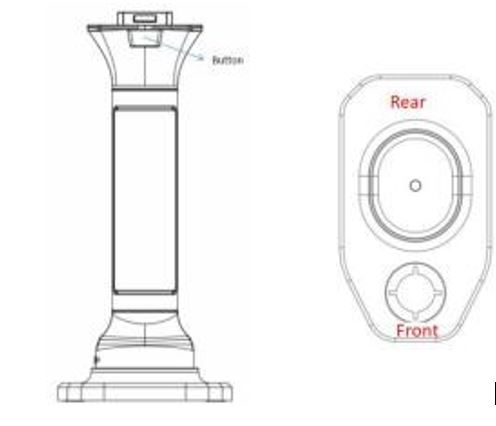

Đầu tiên, lắp pin tay cầm Meridian ML1 và đế với nhau. Căn chỉnh hướng các lỗ vít tay cầm bằng các vít ở dưới tấm đế, xoay các vít sang phải cho đến khi khớp, lắc nhẹ xem tay cầm và đế đã cố định chưa

Căn chỉnh ở phần phía trên pin cầm tay với phần dưới máy quét Meridian ML1, với dấu tròn màu trắng của máy quét hướng về phía mình. Có nút bấm trên pin nhấn và giữ nút trong khi kéo máy quét vào

hướng dẫn Lidar 3D Meridian ML1

hướng dẫn Lidar 3D Meridian ML1

cấu tạo Lidar 3D Meridian ML1

Khi bắt đầu quét, phần mềm Meridian Lidar Go để điều khiển thiết bị. Thông qua ứng dụng này, điều khiển Meridian ML1 bắt đầu quét, kết thúc quét, quản lý dữ liệu. Có đèn báo dưới ăng-ten RTK của máy quét, để kiểm tra trạng thái làm việc

Hướng dẫn sử dụng máy quét Lidar 3D Meridian ML1 với phần mềm Meridian Lidar Go

Phần mềm Meridian Lidar Go kết hợp các máy quét LiDAR cầm tay dùng trên cả hệ điều hành ios và android với các tính năng như kết nối thiết bị, nâng cấp chương trình cơ sở và quá trình quét hình ảnh

Phần mềm Meridian Lidar Go dễ sử dụng xem tương tác các đám mây điểm không gian 3D màu được tái tạo theo thời gian thực, hiển thị đầy đủ thông tin trạng thái, lưu trữ, nguồn, RTK  tránh thu thập sai sót

Phần mềm Meridian Lidar Go Lidar 3D Meridian ML1

Trong giao diện phần mềm Meridian Lidar Go hiển thị trạng thái tải ML1 lúc đầu chưa kết nối với thiết bị. Nhấp nút và chọn mạng WAN bắt đầu bằng “MR-xxxx” trong danh sách Wi-Fi (không cần mật khẩu), đây là mạng WAN Meridian ML1 kết nối điện thoại. Khi chấm đỏ trên bên trái màn hình chuyển sang màu xanh là kết nối thành công với điện thoại

Sau khi thiết bị được kết nối, nhấp vào “Start ” để vào phần quét. Cài đặt thiết lập thông số như mong muốn và bắt đầu quét

Lidar 3D Meridian ML1 thong so

Mở RTK và đăng nhập vào tài khoản CORS, tài khoản này hỗ trợ CORS  của cả 2 giao thức NTRIP và QXWZ. Sử dụng RTK có thể cải thiện đáng kể độ chính xác của việc thu thập dữ liệu (nên bật)



Display

Point Cloud Size Range 1-10 can set
Farthest Distance 1-1000 m can set


Focus

chuyển sang hình dạng thiết bị cầm tay
Point Cloud Number 0-4 million optional
Transparency 0-100 Transparency


RTK



RTK Switch

Control RTK switch (NTRIP and QXWZ)

Khi trạng thái thiết bị hiển thị “Ready”, bạn có thể nhấp vào nút “Ready” ở bên phải để bắt đầu dự án. Sau đó nhập tên dự án, chọn chế độ hoạt động

su dung Lidar 3D Meridian ML1

• Thiết bị đang chờ quá trình khởi tạo hoàn tất. Khi trạng thái Meridian ML1 hiển thị “Đang chụp”, quá trình quét bắt đầu.
• APP hiển thị quỹ đạo thu thập và thông tin đám mây điểm không gian ba chiều được xây dựng lại trong thời gian thực
